Schritt für Schritt

Wassertemperaturfühler --> Stecker ab: 4,2 kOhm (passt zu den 8°C draußen)
hatte ich ja schon mal gemessen
mit Fön das Thermostatgehäuse angepustet --> Fühler reagiert vollkommen plausibel gemäß Widerstandkurve

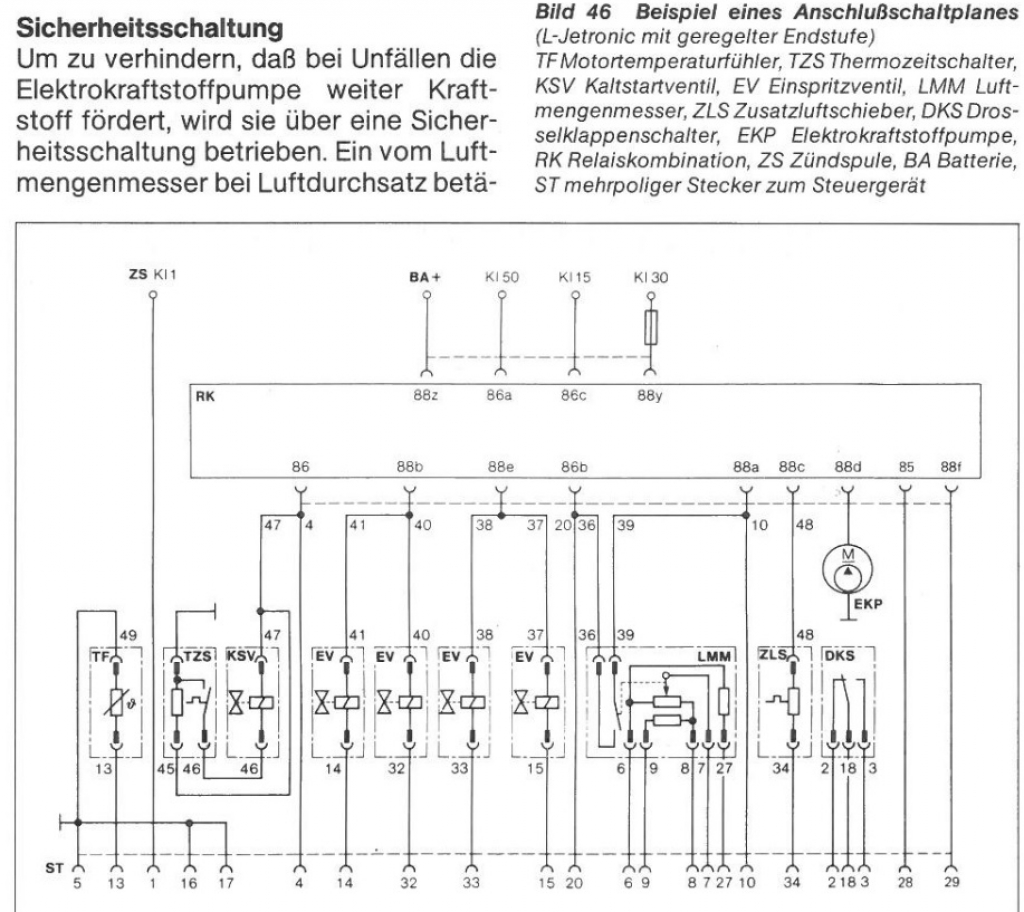

Kabelbaum vom Stecker (PIN 13 & 49) zum Steuergerätestecker (PIN 5 & 13) getestet
--> beide haben sauberen Durchgang

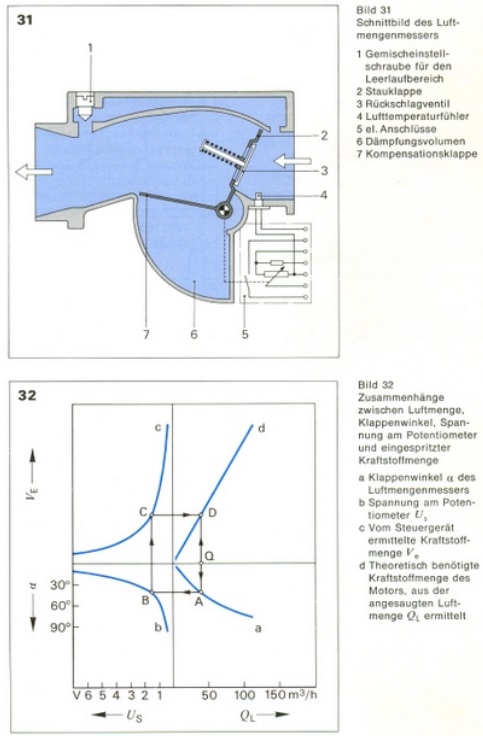

Lufttemperaturfühler im Luftmassenmessergehäuse

Kabelbaum vom Stecker (PIN 27, 7, 8, 9, 6, 36, 39) zum Steuergerätestecker (PIN 27, 7, 8, 9, 6, 20, 10) getestet
--> alle haben sauberen Durchgang!

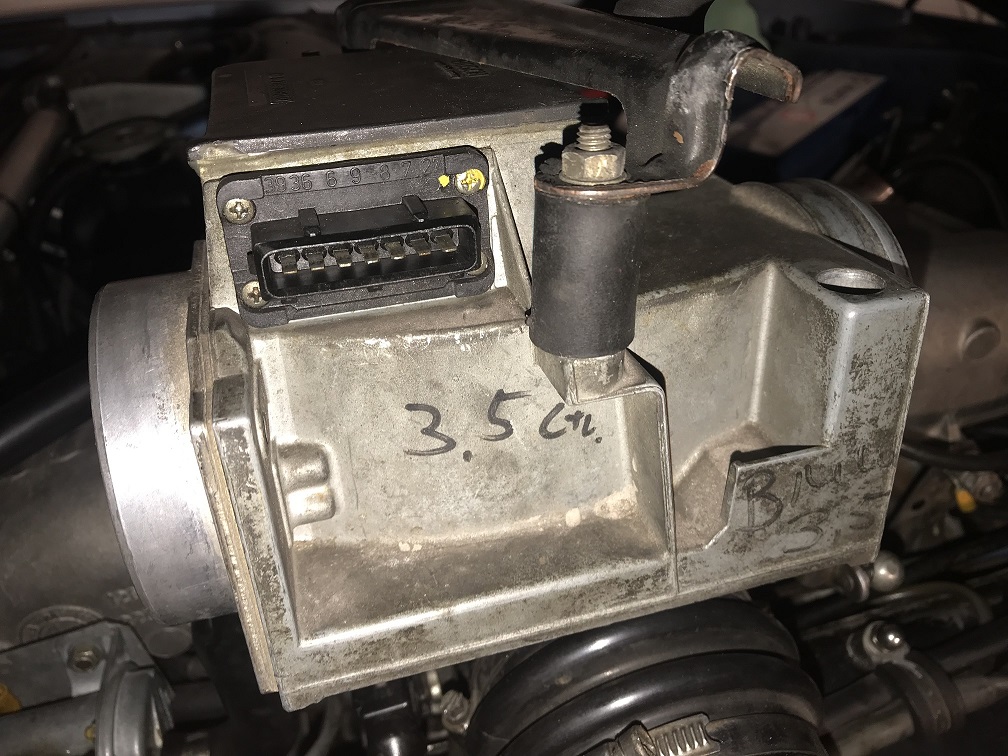

Messungen am LMM in kOhm (kalt & mit Fön lauwarm angepustet) PIN zu PIN:

• 27zu7 -> 3,8 & 2,6 und --> reagiert auf Klappenbewegung

• 27zu8 -> 4,1 & 2,9

• 27zu9 -> 4,3 & 3,2

• 27zu6 -> 3,7 & 2,6

• 7zu8 -> 0,29 & 0,29 und --> reagiert auf Klappenbewegung

• 7zu9 -> 0,49 & 0,49 und --> reagiert auf Klappenbewegung

• 7zu6 -> 0,09 & 0,09 und --> reagiert auf Klappenbewegung

• 8zu9 -> 0,20 & 0,20

• 8zu6 -> 0,36 & 0,36

• 9zu6 -> 0,56 & 0,56


• 36zu39 ist ein Schalter, der sofort bei leichter Klappenbewegung aktiv geschaltet wird und dann sauberen Durchgang "piepst".

gemäß Widerstandkurve käme 9zu6 und 7zu9 in Frage und dann erst 8zu6 (bei aktuell ca. 8°C draußen). Aber diese PIN Kombinationen reagieren nicht auf Temperatur! :boah:

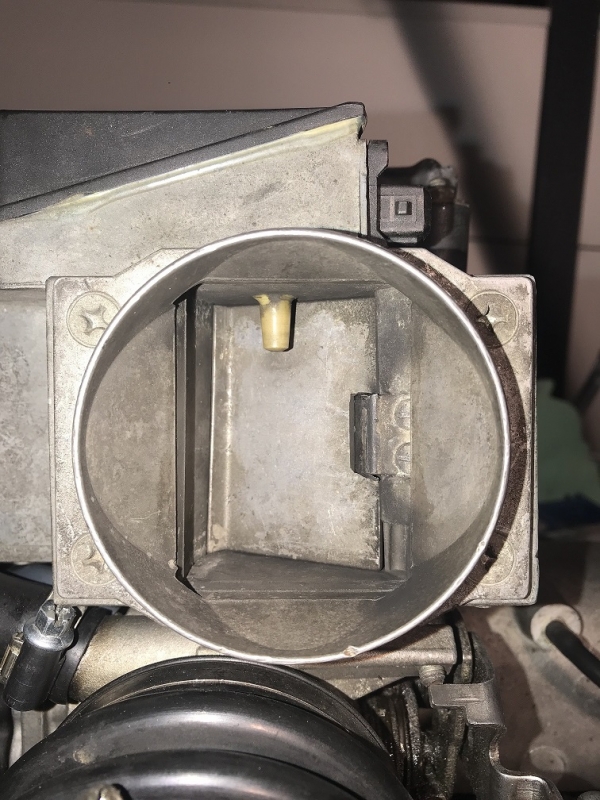

Die PIN Kombinationen, die auf Klappenbewegung reagieren, steigen im Widerstand an bis ca. 50% Auslenkwinkel und fallen dann wieder ab bis ca. Startniveau bei 100% Klappenbewegung.
