Hallo Lars,

nach langer Zeit – ungefähr acht Jahre – bin ich endlich dazu gekommen, meinen BMW 635 CSi, Baujahr 1983, Schweizer Ausführung, wieder zum Leben zu erwecken. Dabei sind mehrere Probleme aufgetaucht.

Ich wende mich an dich, weil aus deinem Beitrag klar wird, dass du dich in dieser nicht ganz gewöhnlichen Schweizer Version des 635 CSi gut auskennst. Eines der Probleme betrifft die Identifikation der zusätzlichen Relais an der Sicherungsbox, die mit der speziellen Ausstattung dieser Ausführung zusammenhängen – nämlich mit dem Emissionsminderungssystem über das EGR‑Ventil, bei dem ein Teil der Abgase wieder in das Ansaugsystem zurückgeführt wird.

Außerdem habe ich festgestellt, dass das Schaltbild dieses Systems in der BMW‑Servicedokumentation ungenau ist, insbesondere im Bereich der Steuer‑Relais. Ich habe mir das Schema nach meiner Vorstellung neu gezeichnet, wie das gesamte System funktionieren müsste, und würde gerne wissen, ob das so korrekt ist. Ich füge sowohl das originale Schaltbild als auch meine Version bei.

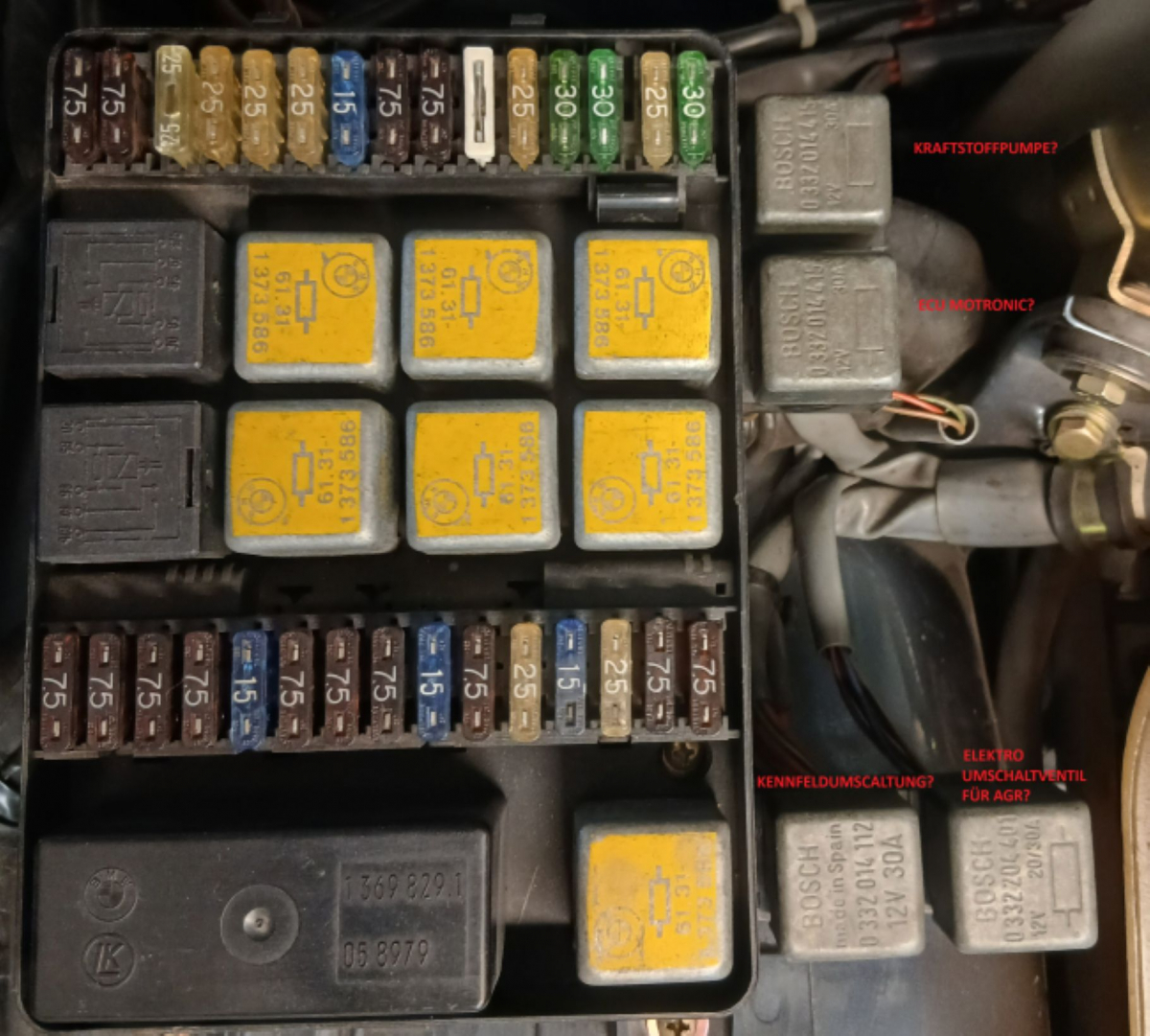

Ich brauche vier zusätzliche Relais zu identifizieren, die außerhalb der Sicherungsbox montiert sind, und gleichzeitig prüfen, ob die verwendeten Relais‑Typen korrekt sind und an den richtigen Positionen sitzen.

Ich glaube, dass dieses Thema auch für andere Besitzer dieser nicht ganz üblichen Schweizer Ausführung interessant sein könnte. Ich freue mich auf eine Diskussion, bin für jede Information dankbar und teile selbstverständlich auch meine bisherigen Erfahrungen.
