Servud Heinz,

Bilder vom Splitter habe ich leider keine gemacht. Da der FM Empfang mit der DAB-/FM Antenne bei mir nicht funktioniert ist mit Sicherheit meiner Einbau Situation da zuviel Abschirmung durch die Karosserie.
Wenn man die Dipol Antenne unter der Hutablage einbaut müsste sie bestens funktionieren!! Als Antenne habe ich diese Antenne , als Splitter diesen Splitter was man noch zusätzlich braucht ist ein Fakra -/ Din Adapter.
Meine Scheibenantenne für FM ist die gute alte Bosch Autofun, gibts aber auch von Blaupunkt FM Scheibenantenne

Ich habe jetzt also die Dipol Antenne am Splitter angeschlossen nutze diese aber nur für den DAB Empfang, die Scheibenantenne habe ich direkt am Radio an der DIN Buchse angeschlossen.
Du kannst ja versuchen deine Stabantenne vom Auto auch direkt am Radio für FM anzuschießen, das sollte den Empfang verbessern. Was noch wichtig ist, für passive Antennen brauchst Du einen aktiven Splitter, für aktive Antennen einen passiven Splitter.

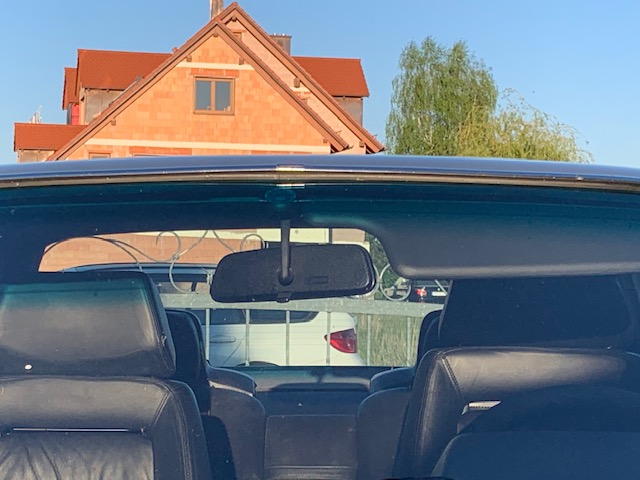

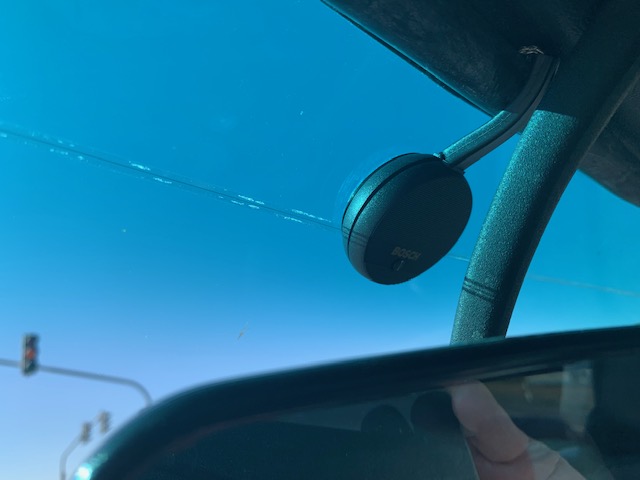

Hier noch Bilder von meiner Bosch FM Scheibenantenne. Is.t eigentlich ziemlich unauffällig
