Trocknerflasche

Hallo zusammen,

Ich stecke gerade mitten in der Nachrüstung einer Klimaanlage bei meinem 83er 635CSi.
Naturlich habe ich mir eine neue Trocknerflasche aus dem Zubehör geleistet. Leider musste ich feststellen dass das Gewinde für den Sicherheitsdruckschalter nicht passt, es ist schlichtweg zu klein. Wenn ich mir die ganzen Zubehörbilder anschaue, ist der Anschluss überall gleich. Brauche ich einen neuen Sicherheitsdruckschalter oder habt ihr einen Tipp welcher Trockner passt? Original BMW wäre der letzte Schritt.

Grüße
Markus

Hi,

der druckschalter die an flasche geschraubt wird hat keine normale gewinde sondern eine "konische". Diese dichtet sich so zu sagen selbst ab.

Kann es sein dass es doch richtig ist?

Gruss

Peter

--
'Die Summe aller Lasten (des Lebens) ist (und bleibt) konstant' [Tage.D]
Administrator & Moderator - E24 Forum
635CSi Prod. 1984-09 (DE), Klima 134a, Sportgetriebe, E34 M5 3.6/3.8 Bremse + EBC-Gelb, H&R-30mm, E38 Felgen (1182277 / RZ469)

Hallo Peter,

das Gewinde der neuen Flasche ist wesentlich kleiner, der Schalter passt erst gar nicht rein.

Grüße
Markus

Danke.

Grüße
Markus

Hi,

Sorry. Muss ich nachschauen. Versuche es morgen zu machen.

Gruß Peter

Jo, hab es gerade gefunden: Art. # 10682068

Hat damals 30,17€ gekostet :-)

gruss

Peter

Kostet jetzt 31,26€.

Grüße
Markus

[image]

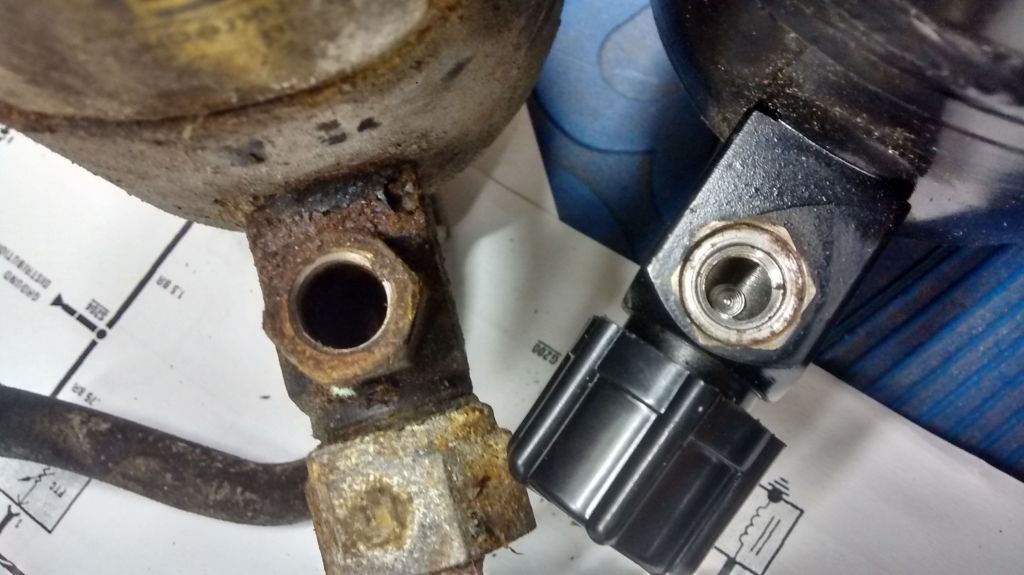

Links die Trocknerflasche von Behr, Rechts die Neue.
[image]

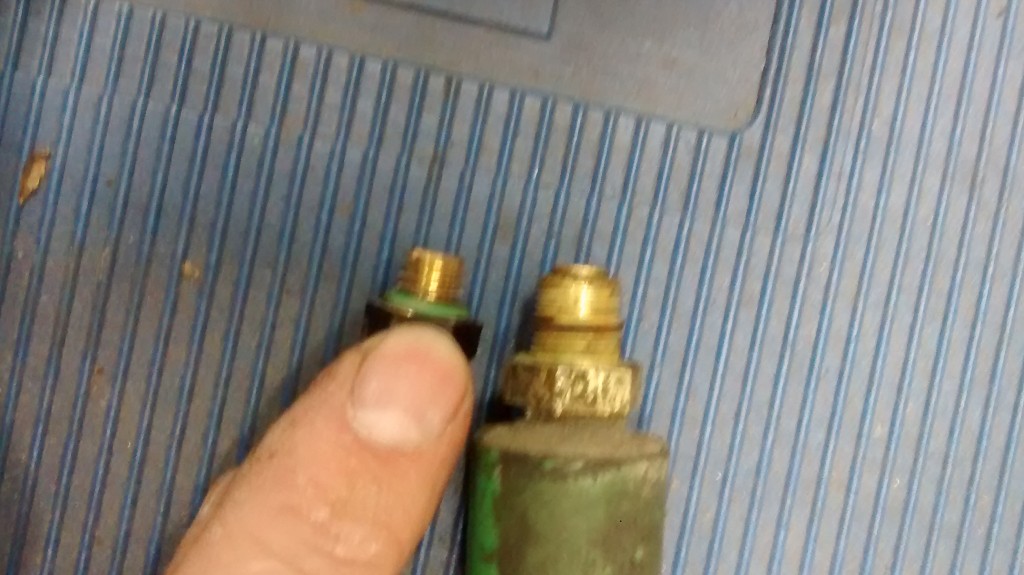

Links der Verschluss der neuen Trocknerflasche, Rechts der Sicherheitsdruckschalter.
[image]

Grüße
Markus

Hi,

in der tat.

Frage: hast du gecheckt ob diese neue gewinde auch konisch ist?

Was anderes. Wenn du die erste jetzt aufgemacht hast. Kannst du das ding dann zurück-geben? War da keine plombierung oder so?

gruss

Peter

Ich hatte auch Probleme mit dem Gewinde. Allerdings lag es nicht an dem ATP Kompressor (der auch zuvor bereits verbaut war), sondern am Gewindedurchmesser des (Klima?)Gebers der in den Kompressor geschraubt wird. Das Gewinde dieses Neuteils war größer als das Gewinde des originalen Altteils. Vielleicht gibt es bei den Klimagebern baujahrabhängige Unterschiede, so dass die Anschlüsse des Atp-Kompressors manchmal passen und manchmal eben nicht.

Hi "M",

Mit ATP meinen wir hier einen teil von atp-autoteile. Es bezieht sich auf etwas was ich vor einige zeit geschrieben habe siehe hier Ich denke du meinst AT als in Austausch-Teile die oft bei teurere teile (auch vom hersteller) angeboten werden.
z.b. getreibe, komplett- oder rumpfmotor, ZK oder auch kompressoren etc.

Wenn das teil das genau gleiche nummer hat sollte es passen. Wenn sich was ändert (manchmal für uns nicht relevant da im teil selbst drin) bekommt der teil eine neue teilenummer. So sollte es in diesem fall sein wenn eine gewinde sich geändert hat. Hier hat BMW garantiert eine neue nummer. Bei zubehör muss es aber nicht immer der fall sein.

Viele grüsse

Peter

Hi Peter,
habe ich nicht gecheckt, da es für mein Bedarf ja viel zu klein ist. Somit fand ich das irrelevant.

Da war nur die Schraube mit Dichtung eingeschraubt. Ob ich den noch zurück geben kann bezweifele ich, der liegt schon recht lange hier. Ist auch nicht der von ATP sondern von Frigair.

Den "Best Price" von ATP bestelle ich zeitnah um mal zu schauen was ich da bekommen.

Grüße

Markus

Hallo zusammen,
ich greife das Thema noch einmal auf.

Die empfohlene Flasche von ATP ist baugleich mit meiner Vorhandenen. Auch hier passt der Druckschalter vom Gewinde nicht.
Habe mir jetzt noch eine von Delphi bestellt, die laut dem Verkäufer passen soll.
Ist auch gar nicht so leicht zu bekommen, nur ein Anbieter im Internet gefunden. Scheinbar gab es da mal eine Änderung denn auch die Teilenummer wird mit ab Bj.94 im ETK angezeigt. Etwas spät für den 6er. Die Zubehördruckschalter die man zu der BMW TN findet haben alle das gleiche Gewinde wie Meiner, 1/8" 27 UNF.Ansonsten muss ich wohl bei BMW mir die Flasche und wahrscheinlich auch den Schalter kaufen. :-(

Grüße
Markus

(k.T)

Wirklich abschließend zu dem Thema, kann man auch die Zubehörtrocknerflasche mit einem M10x1 Gewinde versehen.
Denn der Druckschalter hat eine Gewindegröße: 1/8″-27 NPT, d.h.
Gewindeaussendurchmesser: 9,728 mm
Gewindeinnendurchmesser: 8,566 mm
Steigung: 0,941mm
NPT: kegeliges Rohrgewinde mit einem Winkel von 1,47°, selbstdichtend

dem entsprechend:
Gewindeaussendurchmesser: 10mm
Gewindeinnendurchmesser: 8,773/8,917mm (Außengewinde/Innengewinde)
Steigung: 1mm

Genug Fleisch ist vorhanden.

Grüße

--
635CSi CS/1
Bj. 1983
Polaris

RSS-Feed dieser Diskussion

Trocknerflasche (Technik: Klima / Lueftung)

Trocknerflasche

Hast du noch die Teilenr. der Trocknerflasche von ATP? k.T.

Hast du noch die Teilenr. der Trocknerflasche von ATP? k.T.

Hast du noch die Teilenr. der Trocknerflasche von ATP? k.T.

Dankeschön.

Hier die Problematik noch einmal mit Bildern

Hier die Problematik noch einmal mit Bildern

Hier die Problematik noch einmal mit Bildern

Hier die Problematik noch einmal mit Bildern

Hier die Problematik noch einmal mit Bildern

Trocknerflasche

Abschließend eine bei BMW bestellt und die passt (k.T)
