Also, hier eine Anleitung wie man einen Kühlkörper im Lüfter Regler einbaut:

So, jetzt geht es weiter!

Das Gehäuse ist sehr einfach gesteckt und wird vorsichtig mit einem flachen Schraubenzieher aufgemacht.
Jetzt kannst du die Platine herausnehmen.

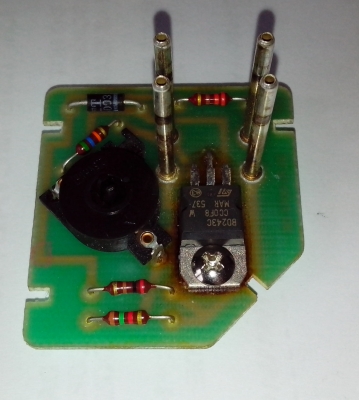

So wird es bestimmt aussehen. Um den Transistor ist die Platine etwas „verbrannt“.

Original ist der Transistor wenn ich mich nicht falsch erinnere „genietet“. Die Niete bekommst du am einfachsten mit einen größeren stahl Bohrer raus. Ganz vorsichtig dran bohren bis die Niete nachgibt.
Notiz: Beim Zusammenbauen kannst du den ganz einfach mit eine passende schraube anschrauben. (Siehe Bilder unten)

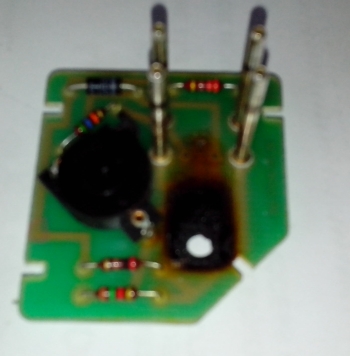

Niete/Schraube weg (und Transistor von unten ablöten) und es sieht vielleicht noch schlimmer aus wie bei mir:

Kühlkörper und Glimmerscheibe werden die weitere Beschädigung der Platine hoffentlich verhindern oder vielleicht eher „bremsen“.

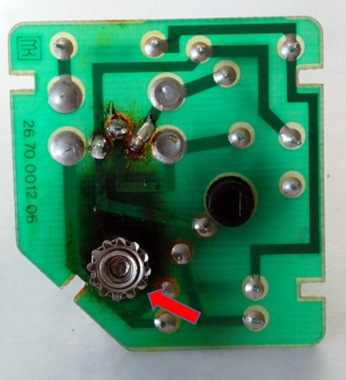

Bitte beachten dass die kleine Ritze an der Platine frei sein muss (mit orangen Pfeil markiert), sonst passt die Platine nicht mehr in das Gehäuse rein. Kühlkörper und Glimmerscheibe einfach anpassen wie oben gezeigt.

So sieht es von unten aus geschraubt.
(Ich habe damals keine mehr passende Mutter zu Hause gefunden, und hatte keine Lust zum Baumarkt zu fahren. Damit wird es aber sitzen. Über die Lötstellen werden die Kenner unter uns auch den Kopf schütteln . Funktioniert tut es aber.

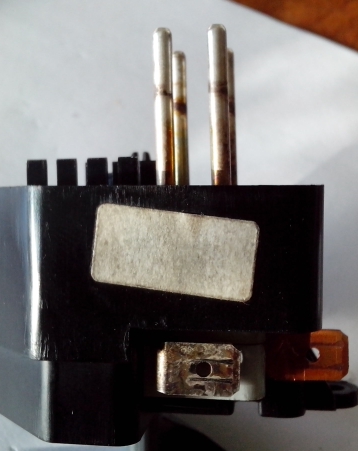

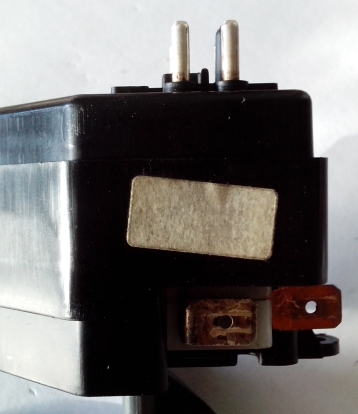

Jetzt wieder in das Gehäuse stecken. Die Kühlkörper stecken ein paar Millimeter über die Kante….

Die passen aber ganz gut im Gehäuse rein.

Also jetzt alles wieder zusammenbauen und fertig.
Und ja, bitte nicht den alten Transistor wieder einlöten, sondern eine neue nehmen.
Die Originalmodelle wird es bestimmt nicht mehr geben. Von daher musst du eine Austauschvariante nehmen. Da ich kein Elektriker bin kann ich leider keinen 100% Tipp hier geben. Bei Conrad haben die mir damals folgende varianten gegeben:
(original war bei mir einen: BD543A NPN)

BD243C NPN (Diese hat bei mir funktioniert)

Später habe ich diese auch gekauft. Getestet habe ich aber noch nicht:
BD809G
BD9011

Der andere Variante ist einen PNP Transistor: BD534. Da musst du einen entsprechenden PNP Austauschtransistor finden.

Wichtig für euch mit Klimaanlage: Beim Testen MUSS der Ein/Aus Schalter für die Klimaanlage montiert sein. Sonst funktioniert gar nichts.

Viele Grüße und viel Spaß beim basteln.

Peter

(und Entschuldigung für eventuelle Schreibfehler)
