Die Sprang unter teillast im bereich ab 36ohm. Ganz wildes zucken. Bei der ersten Variante des Tachomittelteils hab den dann ersetzt gegen die neueste Version seitdem ist es vorbei.

Hallo Fritz,

Danke für die Antwort. Ja ist auf anschlag rechts die Tachobeleuchtung lässt sich auch einwandfrei dimmen so wieLampen der Innenbeleuchtung. Einzig und allein die Ganganzeige geht aus wenn ich das licht einschalte.

Ok, damit ist geklärt ob der Lichtschalter bzw. der Dimmer grundsätzlich funktioniert.

Dürfte ich fragen wie das dimmen auf dem teil des Instruments funktioniert, weil eventuell könnte man was rausmessen, wenn ich den acho ausbaue. kommt die Zuleitung über den schwarzen Stecker vom gedimmten licht oder über den Flachstecker?

Um das zu erklären sind 2 Bilder notwendig.
Einmal der Dimmer und einmal die Ganganzeige.

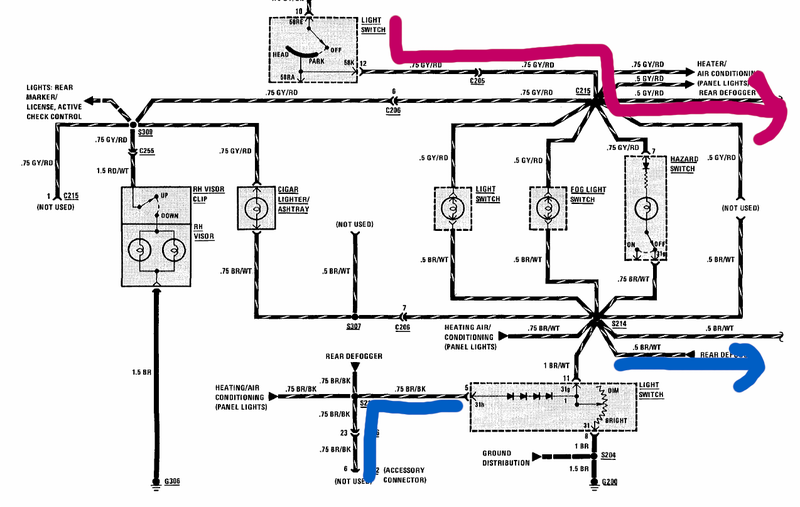

Lichtschalter/Dimmer:

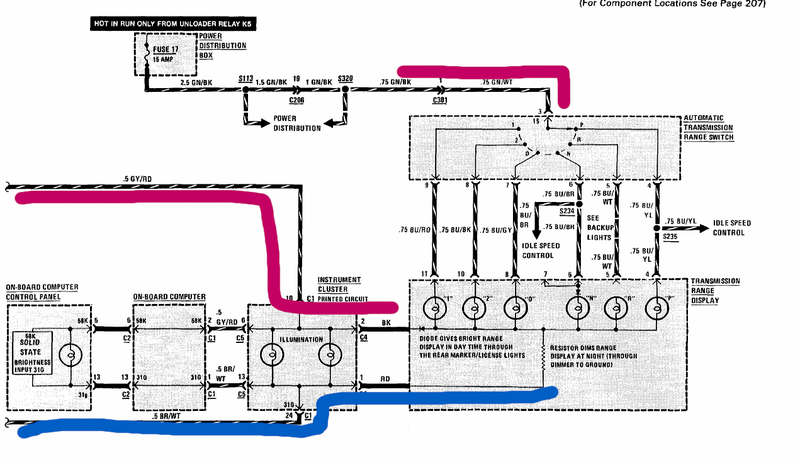

Ganganzeige:

Rot soll hier Plus und blau soll hier Minus symbolisieren.
Die Lampen der Ganganzeige haben über eine Sicherung immer Plus.
Dieses Plus wird über den Ganghebel auf die jeweiligen Leitungen und Lampen gegeben.

Vom Dimmer kommt eine geregelte Masse.
Damit ist die Situation für "Licht aus" eigentlich geklärt.
Bei "Licht an" kommt ein 2. Plus an der Ganganzeige an und hebt die geregelte Masse auf ein anderes Niveau.

Da bei Dir mit "Licht an" die Lampe vom gewählten Gang aber ausgeht, sagt mir das 2 Dinge.
a) die Schaltung funktioniert grundsätzlich so wie sie soll
b) der Ausfall lässt sich durch das Fehlen vom Widerstand erklären. (kalte Lötstelle z.B.)

Bei "Licht aus" bekommen die Lampen der Ganganzeige ihre Masse durch die Verbindung aller anderen Lampen gegen Masse. Da hier einige Lampen der Beleuchtung parallel gegen Masse laufen, ist das dann so gut wie
eine richtige Masse und die Lampe der Ganganzeige leuchtet.

Messen kannst Du hier die Signale die an der Ganganzeige ankommen.
Dazu in den passenden Schaltplänen zu Deinem Baujahr die Kabelfarben raussuchen.
Ich würde die Ganganzeige ausbauen und die dann auf dem Tisch testen.
Die beiden Leitungen die hier im kleinen schwarzen Stecker sitzen, können auch andere Farben haben.
Da war jemand etwas kreativ bei der Auswahl.

Aber: ein Plus wie vom weissen breiten Stecker an einer der Lampen und ein Minus an eine der beiden Leitungen vom schwarzen Stecker genügt für einen Test.
Wenn Du die Masse zwischen den beiden Polen (schwarzer 2-poliger Stecker) wechselst, dann muss die betroffene Lampe einmal hell und einmal dunkler leuchten.

Gruß
Andi
