Erste Reihe Frischluftzufuhr Schalter Beleuchtung (Technik: Elektrik)

mhoo, (vor 22 Tagen)

Schönen Abend allerseits,

Habe bei den nicht endenden Reparaturen festgestellt, dass oberhalb des Radios zwei lose Lampen hängen.
Mir scheint es als würden diese zu den Frischluft Schaltern gehören, da diese mit einer Art Glasfaser beleuchtet werden können (?)
Leider finde ich aber nirgends an der ganzen Bedieneinheit, wie die Lampen befestigt werden würden

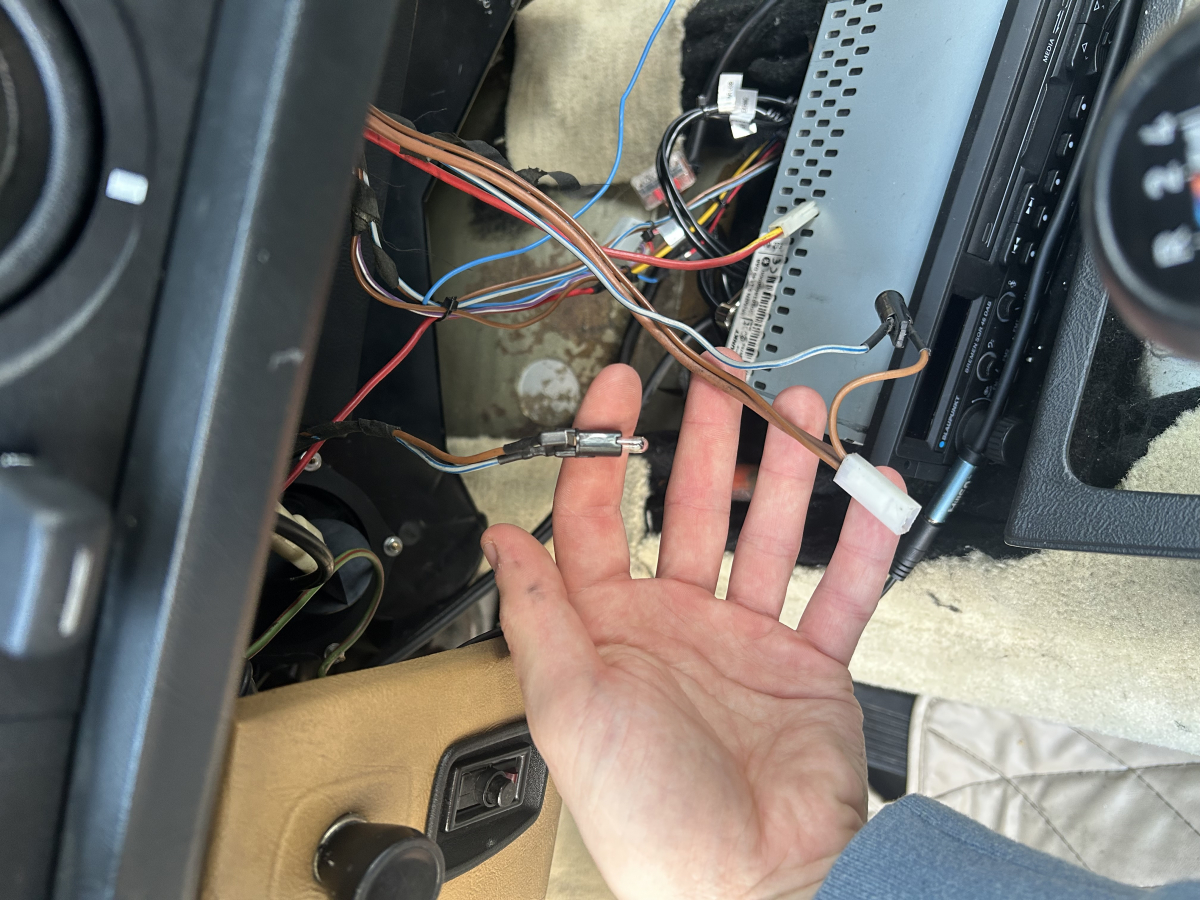

Im Bild die besagten Lampen

[image]

--
Gruß Moritz

635CSI, polaris, BJ 03.79, 5Gang Sport

Avatar

Erste Reihe Frischluftzufuhr Schalter Beleuchtung

karmann_4082, (vor 6 Tagen) @ mhoo

Sicher hast du es inzwischen herausgefunden, aber ich löse das dennoch mal auf.
Die Birnen werden jeweils in die passende Führung, links am Heizungsdrehregler (bei viertelvor)und rechts am Warmluftpositionsregler (bei Markierung ZU) eingesteckt. Direkt untendrunter sind die Lichtleiter für die Frischluftzufuhrknöpfe angeschlossen. :-)

Da die Lampen bei dir aber so weit hinunterhängen, lässt zweifeln ob es sich um die besagten handelt, denn deren Leitungen kommen im Original sehr kurz aus dem Kabelbaum und können normalerweise gar nicht unter der Heizbedieneinheit heraushängen. Die Kabelfarben und der Fassungstyp stimmen allerdings.

Gruss aus dem Hunsrückgebirge
