Wasserventil - O-Ring Größe und Zusammenbau

Hi,

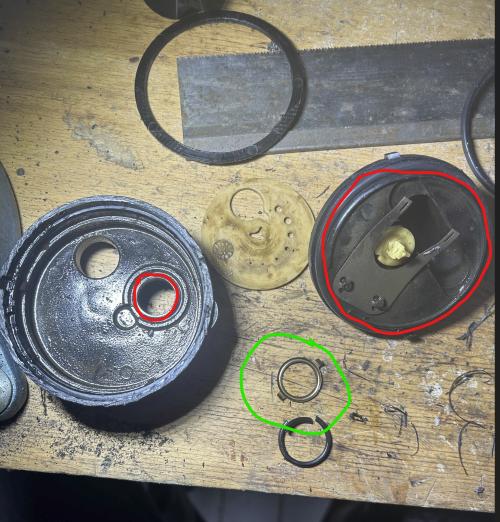

In diesem Thread ist von O-Ringen der Größe 9x2 bzw 9x3 die Rede, aber wo würde dieser sitzen?
Ich sehe die beiden rot markierten, aber nicht so einen kleinen.
Ist dieser unter dem gelben Plastik? Falls ja wie komme ich da ran.

Und mir ist das grün markierte entgegengeommen. Leider sehe ich gerade nicht wo das hingehört. Wo muss das beim Zusammenbau wieder hin?

[image]

Besten Dank und LG!

--
Gruß Moritz

635CSI, polaris, BJ 03.79, 5Gang Sport

Hallo mhoo,

anbei habe ich noch zwei Bilder vom Abdichten meines Wasserventils. Unter dem Drehteil sitzt auf jeden Fall auch ein O-Ring. Das Teil ist zweiteilig und sollte sich durch ziehen eigentlich zerlegen lassen (siehe mein Bild). Das Federblech kommt wieder in die zwei Schlitze wie ich es skizziert habe. Außerdem kommt die Drehscheibe auch wieder auf das Drehteil bevor die zwei Gehäusehälften dann wieder zusammen gebaut werden. Peter (Cobra427) hat da z.B. ein 3D gedrucktes Teil genutzt, um die Hälften zu verschrauben. Ich habe eine einfache Metallscheibe genommen und ebenfalls mit Widerhacken verspannt. Funktioniert auch und ist seither dicht.

Gruß Albert

[image]
[image]
[image]

--
Arktisblaumetallic e24 635csi 1979, 5 Gang Sport, Sportsitze hellgrau, classiX Exhaust Komplettanlage

Hi Albert,
Danke dir für deine Antwort!
Ich bekomme leider aktuell das gelbe Plastik um mein Leben nicht herunter, das ist so festgebacken.
Falls du noch einen Tipp hast immer gerne, ich versuche es gleich nochmal und hoffe dass ich es nicht zerstöre.

Werde mir vermutlich auch was 3D drucken ähnlich wir Cobra, und dann ist mit der Geschichte hoffentlich für die nächsten Jahre wieder Ruhe.
Aber war auf alle Fälle eine gute Gelegenheit die komplette Heizanlage zu überholen, die Schaustoffe zerbröselten gerade nur so...

Edit:
viel WD40, Föhn, ziehen und schlussendlich von unten austreiben habens getan

--
Gruß Moritz
