Hi,

im Vergleich mit heutigen Fahrzeugen ist die Beleuchtung des Kombiinstruments doch eher dürftig.

Das liegt zum Einen an der Methode das wenige Licht der Glühlampe durch einen orange-farbigen Lichtleiter zu schicken und daran,
dass Glühlampen naturgemäß im Laufe der Zeit schwächer werden.

Gerne wird versucht, das mit stärkeren Glühbirnen zu kompensieren - mit fatalen Folgen.
Original sind 3 Watt Birnen verbaut, wer nun denkt "5W ist ja nicht viel mehr, aber heller" hat vergessen,
dass die 5 Watt Birnen auch deutlich heißer werden.
Die Folge ist, dass sowohl der Lichtleiter schmilzt und Blasen wirft und das Gehäuse sich im Bereich der Lampen verzieht.

Hinweis am Rande: das Gehäuse ist nicht mehr lieferbar, der letzte Preis beim Freundlichen lag bei über 400 Euro.

Inzwischen gibt es eine ganze Reihe von LEDs die für unseren Kombiinstrumente geeignet sind.
Das habe ich mal als kleine Übersicht hier verlinkt.

LEDs im Test:
http://e24elektronik.de/work/led_beleuchtung/

Die Unterschiede sind im eingebauten Zustand bei weitem nicht so deutlich wie bei direkter Betrachtung. Der Lichtleiter frisst hier ne Menge weg.

Eingebaut im Kombiinstrument ist der Vergleich hier zu sehen.
http://e24elektronik.de/work/led_beleuchtung/vergleich

Im ersten Bild siehst man ungefähr die Lichtverhältnisse bei denen die Bilder gemacht sind.
Das 2. Bild sind neue Glühlampen,
das 3. Bild LED (heller, also +1)
das 4. Bild LED (deutlich heller, +2)

Erleuchtete Grüße
Andi

--
* Reparaturen von Cockpit, Niveauschalter*

* Anfragen nur zu Reparaturen von Kombiinstrumenten - für alles andere ist das Forum da *
* Ich verteile keine Schaltpläne per Mail - benutze Google! *

Moin Andi,
wieder mal ein super Beitrag. Ich spiele auch schon seit einiger Zeit mit dem Gedanken, auf LED umzurüsten. Mein Tacho wird auch immer dunkler, so daß ich bald ´ne Taschenlampe mitnehmen muß, um bei Dunkelheit und voller Beleuchtung was zu sehen... :-D
Aber auf diesem Weg erstmal vielen Dank für den tollen Beitrag.
Viele Grüße und ein schönes Wochenende,
Thomas

Sevus Andy,

sehr informativ der Beitrag. Die Entscheidung damals mein KI im Rahmen der Reparatur von Dir auf LED umzurüsten, war eine recht gute Investition. Kann es nur empfehlen.

Grüße Peter

--
BMW 635CSI 5/85 Motor: Hartge H6S 240PS, Delphin-Metallic, BBS RS 075/076

Servus Andi,
geiler Beitrag. Da haste ja heuer ganz schön was zu tun an meinem Kombi :-D :-P . Sind die LED´s eigentlich dimmbar oder entfällt das dann?

--
Gruß
Tom

Hallo Tom,
die LED sind auch dimmbar.

Gruß
Andi

Hallo Andi,

wie wirken sich neue Lichtleiter in Verbindung mit LED aus? Gibt es noch neue Lichleiter oder werden die nicht schlechter?
Und was kostet der LED Umbau?

MfG Roland

--
635 CSi (JAP) - Royalblau Metallic/ Büffelleder anthrazit- Automatik - R134a - Prod. 22.03.1988 - EZ 01.04.1989 - Alpinafahrwerk

e91 330iA N53

Hallo Roland,

die oragenen Lichtleiter sind fest mit dem Gehäuse verbaut.
Sie würden sich nur dann wechseln lassen, wenn man 1 Gehäuse schlachtet und am 2. Gehäuse die
weissen Abdeckungen gewaltsam entfernt und alles wieder zusammenklebt.

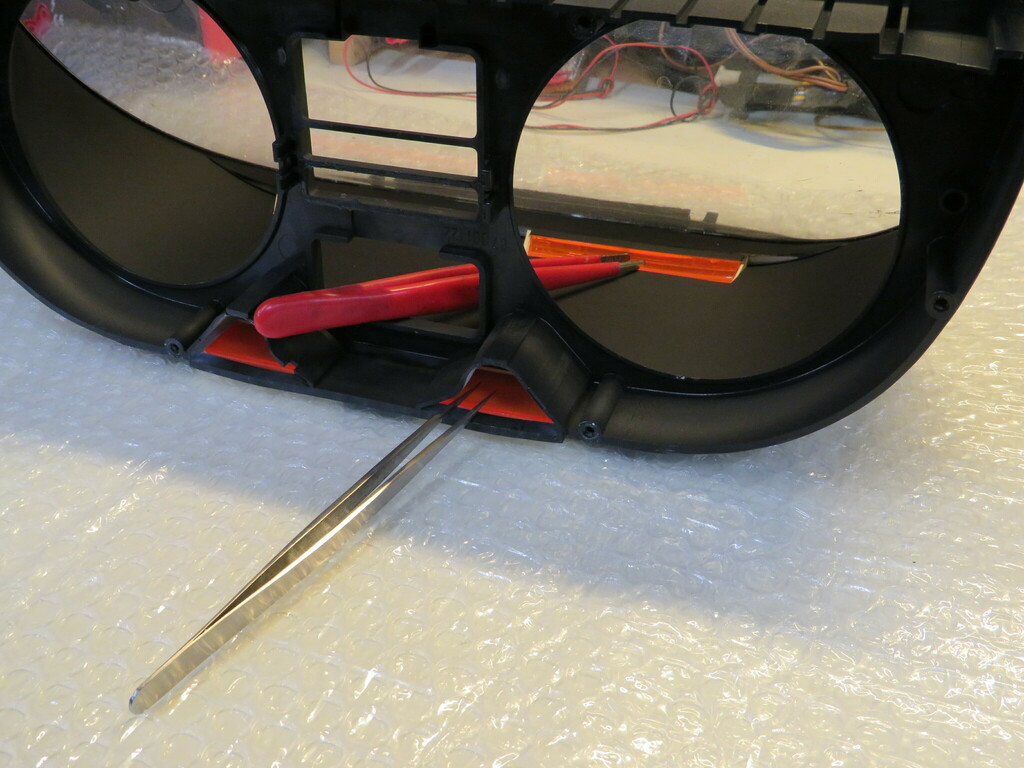

Hier erkennt man die Lichtleiter:
[image]

Dort wo die silberne Pinzette hinzeigt, wird die Lampe montiert.
Im Inneren wo die rote Pinzette hinzeigt, ist der Lichtaustritt.

Ein Satz (2x LED nach Wahl, 2 Sockel) kostet bei uns 30 Euro.

Gruß
Andi

Hallo Andi,

da bin ich ja froh, dass mein Kombi Instrument schon einen Termin im April hat! :-)
Ich werde dann auf jeden Fall auch das LED Umrüst Paket in Anspruch nehmen, wenn ich das richtig verstehe, macht es also durchaus Sinn etwas hellere LED´s zu nehmen, weil man diese ja auch etwas runterdimmen kann, wenn es dann doch mal zu hell ist.

Gruß Jakob

Hallo Andi,

wie lange hast Du denn Vorlaufzeit, wenn man so einen Umbau bei Dir bucht. Bei mir geht auch eines der grünen LED der Serviceanzeige nicht mehr, müsste auch repariert werden.

Gruß Tom

--
BMW 635 CSi, Bj. 1985, Motor Alpina B 10 mit 261 PS, Automatik, Schiebedach, Klima R 134 a, Tempomat, BBS Felgen RS 005 Vorderachse mit 225/50/16, RS 061 mit 245/45/16 Hinterachse

Hallo Tom,

wie lange hast Du denn Vorlaufzeit, wenn man so einen Umbau bei Dir bucht. Bei mir geht auch eines der grünen LED der Serviceanzeige nicht mehr, müsste auch repariert werden.

zur Zeit sind das 5-6 Wochen die wir ausgebucht sind.
Die LED wird vermutlich nur eine kalte Lötstelle sein.

Gruß
Andi

Hallo, kann Andreas nur zustimmen, er hat in meinem Instrumentcluster die leds verbaut: sehr viel schoeners Licht.

Hallo Andi,

guter Betrag :-)

Bei mir steht auch eine Überholung des Kombiinstruments an. Eine Birne ausgefallen, die andere uralt. In der Serviceanzeige haben 2 LEDs einen Wackler, muss die Lötstellen mal nachlöten und dann muss ich mal wieder schaun was meine Akkus so treiben :-)

Könntest Du mir bitte den Hersteller und die Bestellbezeichnung der LEDs 4 und 5 mitteilen?
Ich gehe davon aus, dass die einen W2.1x9.5D-Sockel haben und in die originalen Lampenfassungen passen.

Vielen Dank
Thomas

--
"Alle pflegen ihr Auto. Ich meine Laster."

Hallo Thomas,

die verschiedenen Typen sind im Ebay zu finden.
Suchkriterium W3W oder W5W + LED + CAN

Leider ist die Suche im Ebay völlig am Ar***, such besser mit Google.
Rein optisch sollten sie dann zu finden sein.
Ich hatte mir damals noch mehr Typen gekauft um die zu vergleichen.
Heute würde ich entweder die Nr.1 als "gleich hell" und die Nummer 4 als "deutliche heller" kaufen.
Den Anbieter der Nr. 4 habe ich leer gekauft :-)

Alle anderen waren irgendwie dazwischen.
Die Nr. 5 ist zu extrem, für meinen Geschmack.

Hier mein aktueller Favorit:
https://www.ebay.de/itm/10X-T10-CANBUS-LED-24-SMD-Innenraum-Standlicht-Beleuchtung-Xeno...

Helligkeit wie Nr. 4 aber schön kurz und nur 1 Widerstand zum auslöten.

Den Hinweis, dass die originalen grauen Sockel NICHT gehen, hast Du gelesen?
Die LED passen da schon rein, aber nur mit den braunen Sockeln gibt`s keinen Kurzschluß.

Gruß
Andi

Hi Andi,

danke für die Infos.
Jetzt muss ich mir erst mal Zeit nehmen und das Kombi ausbauen. Dann kann ich nachschauen welche Sockel da verbaut sind. Wenn's die grauen sind, wo bekomme ich die Braunen her?

Und noch ne Frage, welcher Widerstand muss ausgelöter werden?

Gruß
Thomas

--
"Alle pflegen ihr Auto. Ich meine Laster."

Hallo Thomas,

die Fassung müsste die Teilenummer 62111376716 haben.
Ich konnte auf die Schnelle nicht rausfinden, ob es sie noch original gibt.
Das könnte bei 4-6 Euro das Stück liegen.

Absolutes Negativbeispiel (NICHT HIER KAUFEN)
https://www.ebay.de/itm/2x-Original-BMW-62111376716-Lampenfassung-3er-5er-6er-7er-/2023...

Widerstände
[image]

die SMD Widerstände sind hier gut zu sehen.
Dort wo 201 draufsteht, das können bis zu 6 Stück sein; die können alle runter.

Gruß
Andi

Das ist sehr interessant, gut gemacht!
Sieht gut aus mit der helleren Beleuchtung.

--
