Teilenummer gesucht

Hallo 6er-Freunde,

ich suche die Teilenummern von zwei Gummis und zwei Blechteilen der Hinterachse/Bremse.

Der Teilekatalog ist in den Punkten wieder wue es ist, der Teilakatalog.

Oben links: Der Gummi (2) am Halter des Hydraulikoelbehälters

Oben rechts: der Gummi für die Durchführung der Bremsleitung durch die Karosse, zum Federbein.

Unten rechts: ein Blechteil, von dem ich weger die Nummer kenne, noch wo es hingehört

Unten links: Ein Blechtteil, dass von der Bremsleitung stammen müsste und deren Nummer ich nicht finde.

Nach drei Jahren verlösste einen schon etwas die Erinnerung.

Al la "XY ungelöst": Ich danke, wer sachdienliche Hinweise geben kann. ;-)

Gruss,

Erwin
I

Oben Links sollten die Dichtstopfen Nr. 34 31 1 160 133.
Oben rechts das Durchführungsgummi sollte die Nr. 34 32 1 154 322 sein.
Unten links weiß ich nicht.
Unten rechts nennt sich Haltefeder und ist Nr. 34 34 1 163 565

--
Gruß Uli

635CSI, silbermet, Bj 01.79, 5Gang Sport

640iX A GT

Hallo Uli,

vielen Dank. Der Gummistopfen ist zwar nicht vom Bremszylinder, sondern dient der Befestigung vom Hydraulik-Vorratsbehälter der Bremse und Lenkung und hat die Teilenummer

Original BMW Gummitülle (37211119643).

https://www.schmiedmann.com/en/product/1978219-new?product=37-21-1-119-643

Deine Hinweise haben mich allerdings auf den richtigen Weg gebracht. Gut, dass wir darüber geredet haben. ;-)

Es werden 2 Stück benötigt.

Er ist zudem auch bei den Druckspeichern der Niveauregulierung verbaut und müsste auch am Druckspeicher der Bremshydraulik zweimal verbaut sein.

Die Nummer vom Gummi der Durchführung Bremsleitung ist korrekt: Original BMW Gummitülle D=40MM (34321154322),

http://de.bmwfans.info/parts-catalog/E24/Europe/635CSi-M30/L-A/may1988/browse/brakes/br...

wie auch die Schelle der Bremsleitung.

Danke und Gruss,

Erwin

Hallo Erwin

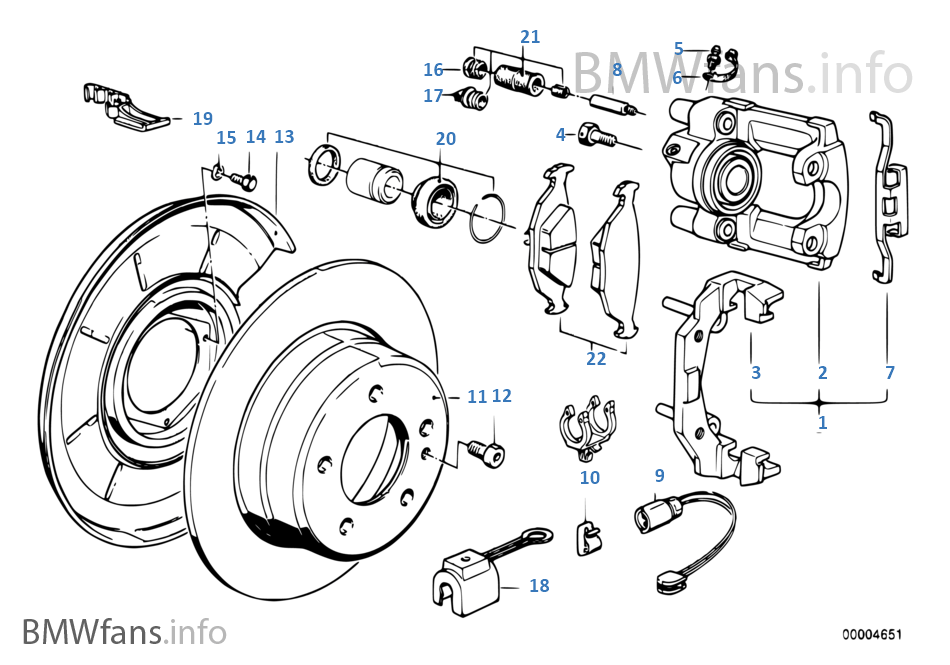

Und Position C führt den Bremsschlauch vom hinteren Bremssattel zur Bremsleitung auf dem Längslenker,das Teil bekommst du nicht einzeln,da benötigst du ein ganzes Ankerblech ,bzw Schutzblech Position 13...
Viele Grüße
Christian
[image]

--
Wer gerne gutes fährt,dem ist es einen 6er wert!

628csi 9/84 635csi 12/88

Hallo Christian,

danke für Deinen Hinweis, aber wo ist Pos. C auf dem Bild.

Meinst Du Pos. 19?

Gruss,

Erwin

....das Teil was du brauchst ,gibt es einzeln leider nicht,hier musst du das komplette Schutzblech nehemen.....

--
Wer gerne gutes fährt,dem ist es einen 6er wert!

628csi 9/84 635csi 12/88

Hallo Christian,

hast Du eine Teilenummer (ganzes Blech) für mich, damit ich mich dem Teil mal annähern kann?

Gruss,
Erwion

Hallo Erwin.

Nur für den Fall, das Du es nicht weißt, um das Staubschutzblech zu wechseln muss die gesamte Hinterachsschwinge komplett zerlegt werden.

Gruß Roland.

--
635CSI Kat Prod. Datum 01.04.1985, E23 Prod. Datum 09,1980.

Hallo Erwin
Ja,hätte ich..das Blech links hat die Teilenummer 34 21 1 159 933 und rechts
34 21 1 159 934,für das rechte Blech gibt es eine kleine Änderung der Befestigung für den Stecker der Verschleißanzeige,hier musst du einmal die Nummer 61 13 6 784 633 dazu nehmen.
Die Bleche auszutauschen ist schon ein bischen Arbeit,Mitnehmer und Antriebsflansch müssen raus und somit wären neue Radlager mehr als sinnvoll diese mit zu erneuern ...
Viele Grüße
Christian

--
Wer gerne gutes fährt,dem ist es einen 6er wert!

628csi 9/84 635csi 12/88

Hallo Roland und Christian,

vielen Dank für Eure Hinweise.

@ Christian:

Bei dem Teil "C" auf meinem Foto handelt es sich nicht um den Blecksteg auf dem Abdeckblech, wie hier zu sehen:

https://www.google.com/search?q=bmw+34+21+1+159+933&client=firefox-b-d&sxsrf=AL...

Es ist im Bereich der Hinterachsschwinge woanders verbaut. Nach 3 Jahren erinnere ich mich nur nicht mehr wo. :-(

Gruss,

Erwin
