Scheinwerferreinigungsanlage (BMW-E24-Forum)

rainer64, Werl - Holtum, (vor 2082 Tagen)

Hallo, Guten Tag Euch,
um meinen Dicken , einen 635 Automatik EZ 1/84 zu perfektionieren benötige ich ein wenig Hilfe,
die Scheibenreinigungsanlage mit Intensivreinigung und Scheinwerferreinigung funktioniert von elektrischer seite her,es Kommt allerdings nicht viel an den Scheibendüsen an, der Haupt-Waschbehälter besitzt 2 Pumpen, und der Intensivreiniger hat einen separaten Beälter mit Pumpe.
meine Frage wäre nach der Verschlauchung dieser Systeme, leider hat der Vorbesitzer da nen riesen Wust hinterlassen. gibt es einen, der sich damit mal befasst hat und mir Sagen kann wie die Verschauchung ist, oder gibt es gar eine Werkstattunterlage darüber ?

mit Dank im Voraus ...

Eintrag gesperrt
447 Views

Scheinwerferreinigungsanlage

Badeufer, (vor 2082 Tagen) @ rainer64

Ich schließe mich mal an, habe noch größeres Chaos im Motorraum. Evtl. findet sich jemand der ein paar Bilder von der ganzen Verkabelung machen kann?

Eintrag gesperrt
381 Views
Avatar

Scheinwerferreinigungsanlage

rainer64, Werl - Holtum, (vor 2081 Tagen) @ Badeufer

ach übrigens das Steuergerät für die Scheinwerfer-Scheibenreinigungsanlage ist hinter dem rechten vorderen Blinker, Du musst nach Ausbau des Blinkers den rechten Kühlergrill ausbauen um dahinzukommen...

Eintrag gesperrt
372 Views
Avatar

Scheinwerferreinigungsanlage

holler, Erlangen, (vor 2077 Tagen) @ rainer64

[image]

Guten Morgen,

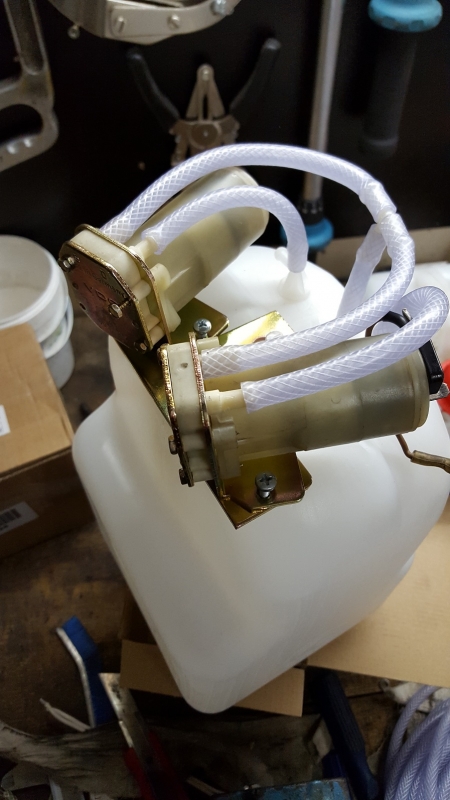

Man brauch wie richtig erkannt einen Behälter mit drei Anschlüssen und zwei Pumpen.
Aus der Mitt fließt der Reiniger mit einem T Stück in beide Pumpen und die Ausgänge flißen jeweils auf die Winkelstücken.
Von dort aus geht es zu den Spritzdüsen entweder an der Scheibe oder vor den Scheinwerfern.
Gruß Holger
