Hallo

Es handelt sich um einen 85er 635csi.

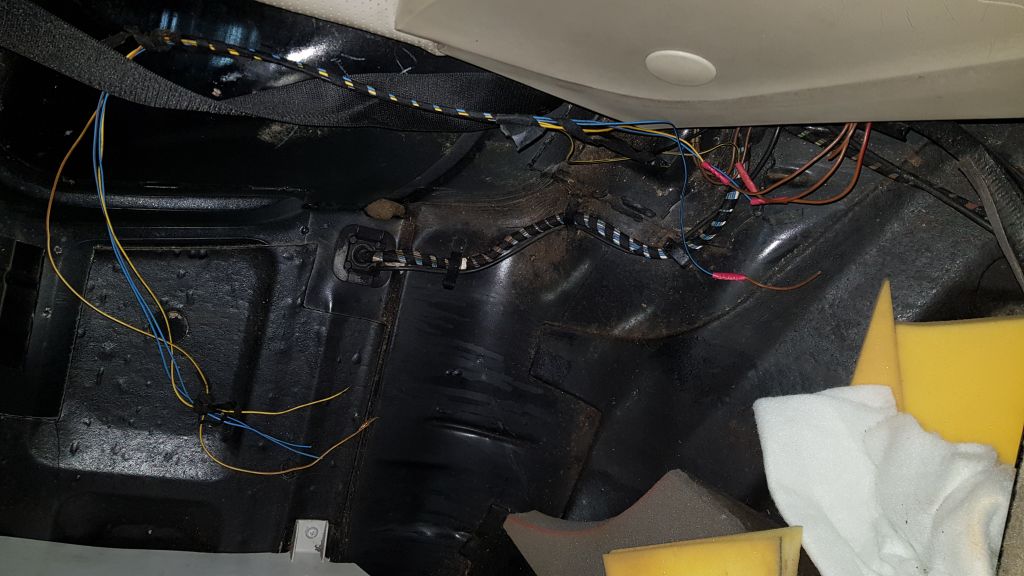

Im Zuge der Reparatur der Verkabelung ( und des Herausschmeissens der "Soundanlage") Ist mir dieses Stück Kabelstrang aufgefallen. An dem Kabelstrang selbst hängt ein Antennenkabel(?) dran. Deweiteren sind, aber abgetrennt ein Kabel Bl/SW (wie der Blinker rechts und zwei Gelbe sowie noch ein weiteres.

Der Kabelstrang lag hinter der Rücksitzlehne Fahrerseite.

Jemand eine Idee wozu der Kabelstrang gehören könnte?

Spannung konnte ich keine feststellen, und der Stromlaufplan gibt leider keinen Aufschluss darüber "wo" jedes Kabel verlegt ist.

[image]

Hallo,

das müssten die Kabel für die beiden in der Heckablag sein.

Sorry, das sollte heißen:

"das müssten die Kabel für die beiden Lautsprecher in der Hutablag sein."

Haben alle e24 hinten Lautsprecher, oder nur spezielle Modelle?

Hi!

Bei allen 6ern liegt zumindest der Kabelbaum für die Lautsprecher. Wie der genau aussieht hängt vom Baujahr ab. Was an Lautsprechern verbaut wurde hängt von der bestellten Sonderausstattung ab.

Gruß Holger

Wo genau läuft der Kabelstrang für die Rechten Blinker lang?

Problem ist das der Vorbesitzer irgendeine Soundanlage verbaut hat.

Jetzt habe ich beim Bewegen der Beifahrertür einen Kurzschluss auf der Leitung für den rechten Blinker.

Ich habe das gefühl, da ich noch mehr abgeschnittene Kabel gefunden habe, dass da der Einbauer der Soundanlage gewaltig gemurkst hat.

Hi!

Im Bereich der A-Säule gibt es einen Anschluß für die optionalen Seitenblinker. Ich denke das dort das Problem mit dem Kurzschluß zu finden ist.

Du wirst aber mittel- und langfristig nur weiter kommen wenn du mal ordentlich von vorne bis hinten aufräumst. Also Sitze raus, Teppiche zumindest an den Seiten lösen, untere Teile der Armaturenverkleidung demontieren, Tür- und Seitenverkleidungen abnehmen und dann rigoros alles an Kabeln und sonstigem Zeugs raus was nicht Original ist. Dann die originalen Kabelbäume vernünftig reparieren. Also Bruch- und Schnittstellen neu verbinden, problematische Stellen mit hochwertigem Isolierband umwickeln, defekte Tüllen austauschen usw. Das kann viel Arbeit sein, aber es wird sich lohnen.

Gruß Holger

Hi,

danke schonmal.

Armaturenbrett ist schon draussen. Also ist der Anschlusspunkt für die optionalen Seitenblinker auch dort wenn man keine Seitenblinker hat?

Habe es zwischenzeitlich herausgefunden. Die Stecker sind auch da wenn man keine Seitenblinker hat.

Weiss einer welches Format die Lautsprecher in der Hutablage haben? Also für die Deckel ohne Gitter? Oder gibt es garkeine Lautsprecher für die Deckel ohne Gitter?

Hallo.

Für die Standartdeckel habe ich Axton ATF146N eingebaut. Ein Bild ist in diesem Beitrag zu sehen:

http://bmw-e24-forum.de/index.php?mode=thread&id=149094

--
BMW M635CSi Euro 286PS, 01.10.1984, diamantschwarz, Leder Buffalo anthrazit, BBS RS007 3-tlg 240/45ZR415 TRX, BMW Bavaria Electronic...

Danke. Aber ich wollte gerne nur in die Vertiefung unter dem Deckel Lautsprecher einbauen. Ich hatte nicht vor meine neuen Deckel mit irgendwelchen Löchern zu versehen.

Das Bild ist nur zur Darstellung welchen Deckel ich meine. Es gibt ja noch die vom Soundsystem mit dem großen Lochblech mittig.
Unter den Schlitzen sitzt der Lautsprecher und auf der Rückseite sind 4 Gewindebolzen an dem man den Lautsprecher befestigen kann. Die Axton Lautsprecher passen 1:1 anstatt der originalen BMW-Lautsprecher.

--
BMW M635CSi Euro 286PS, 01.10.1984, diamantschwarz, Leder Buffalo anthrazit, BBS RS007 3-tlg 240/45ZR415 TRX, BMW Bavaria Electronic...

Original sind das 4x6 Zoll Lautsprecher. Das entspricht ca. 9x15 cm Außenmaß.
Die Einbautiefe sollte nicht größer als 4,8 cm sein. Sonst passen die nicht in das "Loch".

--
Gruß Uli
