Tacho defekt + Widerstand(?) abgeraucht

SI Platine 804
ca 8 Jahre Standzeit

Eigentlich, dachte ich, das übliche Problem...
Unterbrochene Tacholeitung schon gefunden.
Akkus müssen noch gewechselt werden.

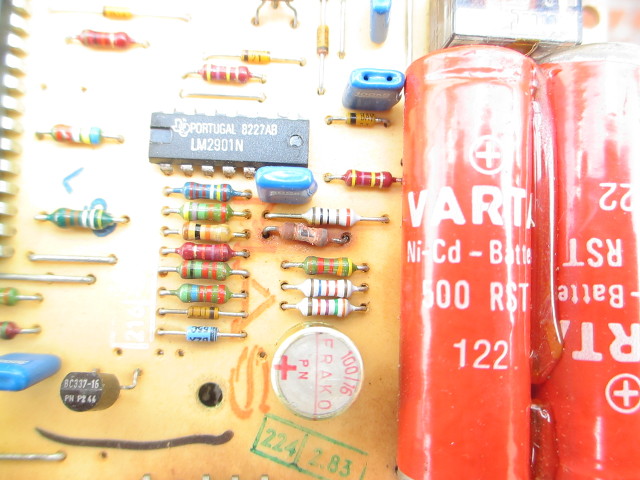

Bei den Vorbereitungen ist mir aufgefallen, dass ein Widerstand abgeraucht ist.
Jetzt hochohmig

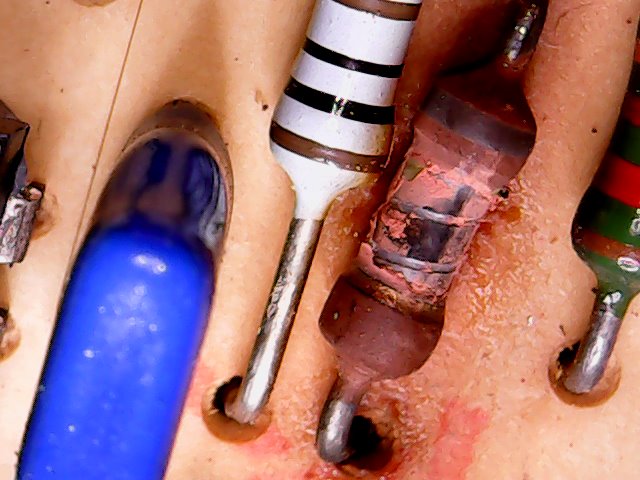

Auf den Fotos, welche ich bisher gefunden habe, kann ich die Farbringe nicht deutlich genug erkennen.
Einen Schaltplan, konnte ich noch nicht entdecken.

Violet,grün,schwarz,silber ?

Meine Frage(n):
Ist das wirklich ein Widerstand? (und keine Spule)
Welchen Wert muss dieses Teil haben.

Welchen Zweck/Sinn hat das Teil?

Ist es defekt gegangen, weil die Akkus einen inneren Kurzschluss haben?
(denn, das haben sie)

[image]
[image]

Über eine Antwort würde ich mich sehr freuen.
Ein Link/Foto, auf dem man die Farben deutlich erkennen kann, könnte schon helfen.

Hi,

wenn die Akkus einen Kurzschluss machen, könnte höchstens der Ladetransistor
oder dazugehörige Ladewiderstand hopps gehen.

Die Farben auf dem Widerstand sind violett, grün, schwarz = 750 Ohm.
Schau Dir die Platine aber von unten genau an, schwarze Leiterbahnen und
grünl/weisslicher Befall deutet auf Säureschaden hin.
Alle dunklen Flecken im Platinenmaterial sind Säurenester die geduldig die Leiterbahnen zerfressen.

Die exakte Funktion der Bauteile wird Dir niemand mehr sagen können.
Einen originalen Schaltplan suche ich seit Jahren vergeblich.

Gruß
Andi

--
* Reparaturen von Cockpit, Niveauschalter*

* Anfragen nur zu Reparaturen von Kombiinstrumenten - für alles andere ist das Forum da *
* Ich verteile keine Schaltpläne per Mail - benutze Google! *

Herzlichen Dank.

Das Teil ist wieder "in Form" und wird nächste Tage getestet.

Ja, es sind dunkle Flecken in der Platine.

Funktioniert!
Danke.
