Hallo zusammen,

hatte im Zuge der Aufarbeitung meiner Sitze die Bezüge abgenommen und (natürlich) zu wenig Fotos vor dem Auseinanderbauen gemacht.
Beim Zusammenbau stellt sich jetzt die Frage, in welcher Position die Querstrebe unter dem Sitzkissen montiert wird.

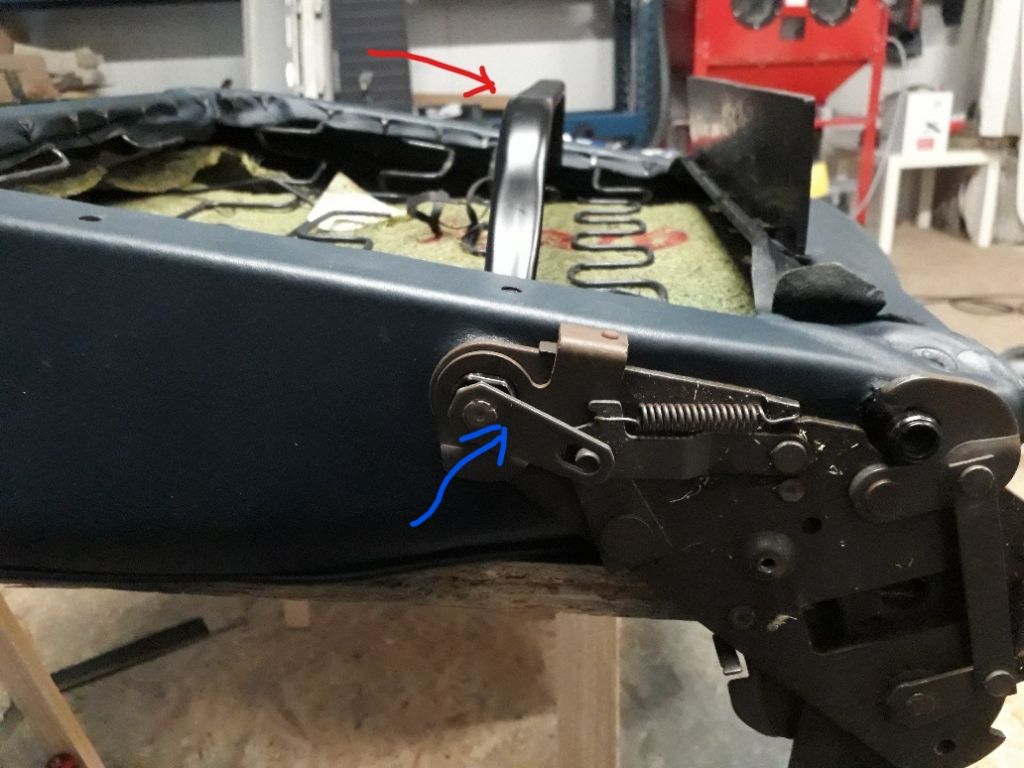

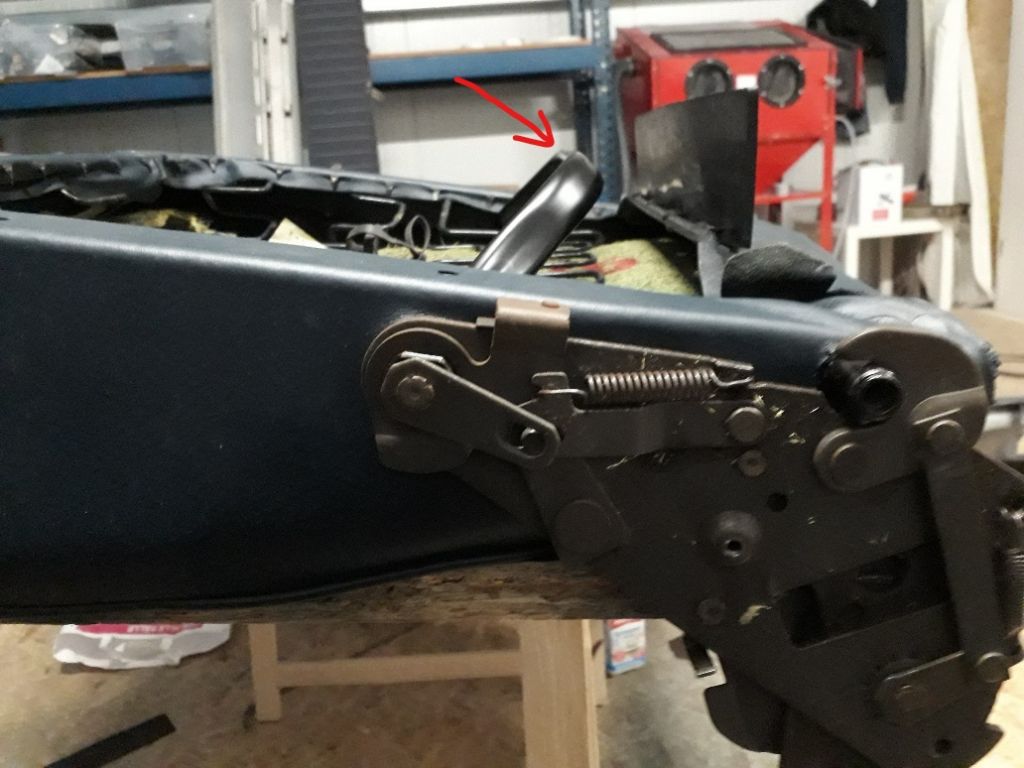

Ich kann die Querstrebe (rot) prinzipiell in zwei Positionen verbauen (siehe Bilder unten).

Die Querstrebe wird von den beidseitig von außen eingesteckten Laschen (blau) in ihrer Position fixiert. Ich kann die Querstrebe aber um 180° drehen, und dann ergibt sich ein anderer Winkel. Wie rum ist das richtig montiert?

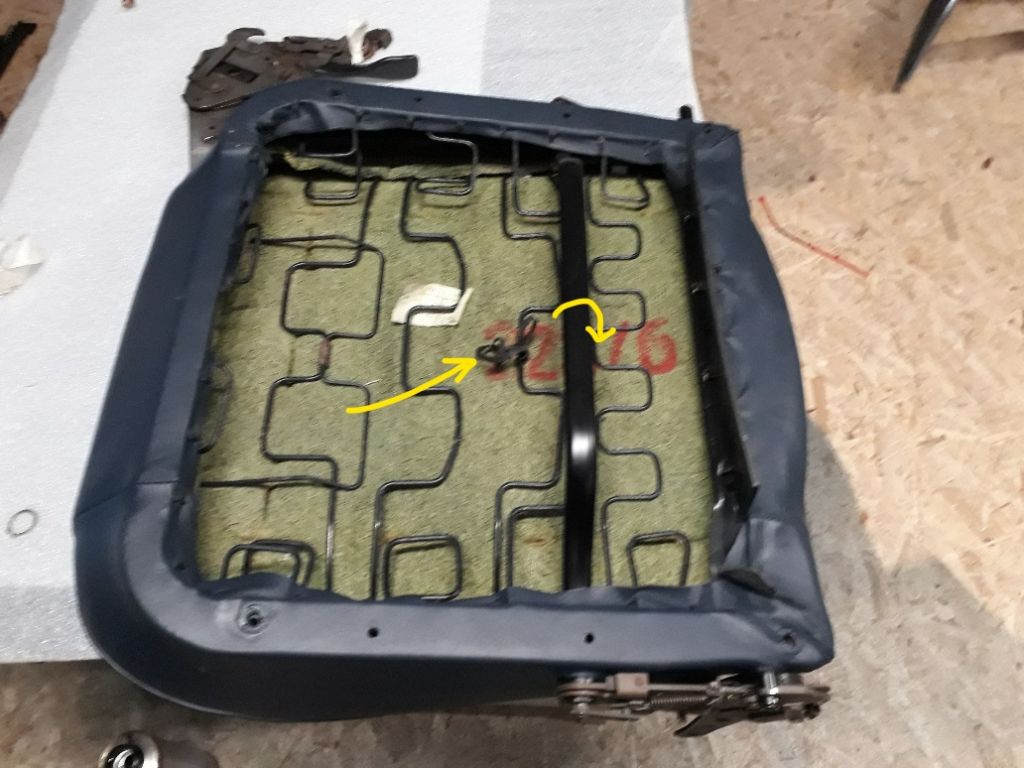

Weiterhin ist in der Mitte ein Gummiband angebracht (gelb markiert), das um die Feder des Sitzkissens und die Querstrebe geschlungen war... wofür ist das denn da??

Sitz-Spezialisten an die Front... bin mal gespannt, ob mir das jemand beantworten kann ;-)

Gruß Stefan

[image]
[image]
[image]

--
635 CSI Automatik, Bj. 1986, z. Zt. in Restauration

Hallo, hatte meinen Bezug auch gerade beim Sattler zum neu vernähen.
Bei mir sah und sieht die Anlenkung aus wie im ersten Bild.

--
635CSi, BJ 06/83, lapisblau

Klasse!
Vielen Dank!

Gruß Stefan

--
635 CSI Automatik, Bj. 1986, z. Zt. in Restauration

so. hab den Sitz wieder zusammen. Das Gummiband dient (höchstwahrscheinlich) dazu, ein Vibrieren/Klappern der Querstange zu verhindern.
Die Querstange überträgt die Kraft vom Hebel für die Rücklehnenverstellung auf das andere Scharnier. Die Querstange sitzt relativ lose und da liegt Metall auf Metall. Könnte dementsprechend Geräusche bei der Fahrt verursachen. Durch das Gummiband wird die Stange vorgespannt so dass sie nicht klappern kann. Bei meinem Fahrersitz war das Gummiband gerissen.
Falls es bei euch während der Fahrt unterm Sitz klappert, könnte es daran liegen.

Gruß Stefan

--
