Moin moin,

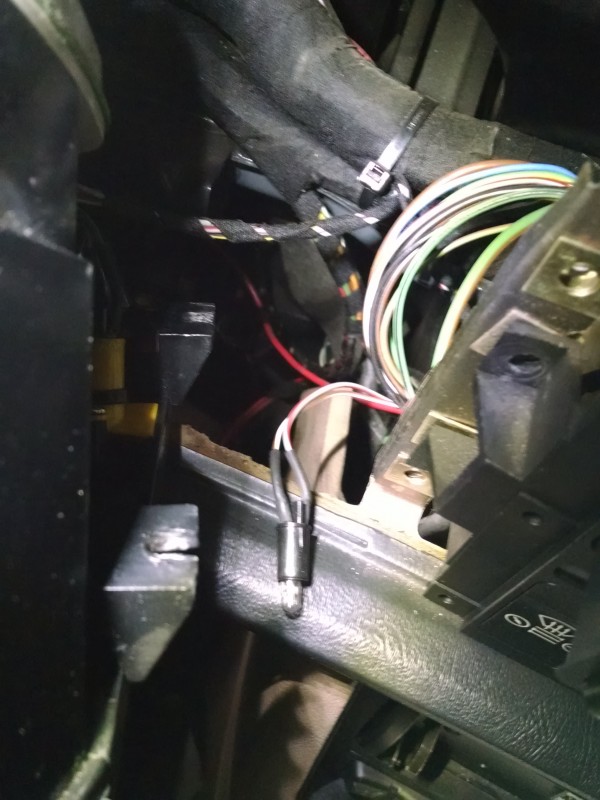

ich wollte heute mein Kombi-Instrument einbauen, und da kam mir folgendes Birnchen entgegen:
[image]

Wofür ist das??
Ich habe zwei Birnchem im Cockpit, rechts und links, aber mehr kommt da doch nicht dran?
Auch meine Armaturen sind meiner Meinung nach komplett beleuchtet.
Das Birnchen dimmt sich mit der Innenbeleuchtung, und hat die selben Kabelfarben (rot/weiß und braun/weiß) wie ein Birnchen ganz in der Nähe, welches den Lüftungsregler beleuchtet.

Verzweifelte Idee von meinem Mechaniker war, dass es eventuell zu den Uraltradios gehört, die damals verbaut waren, aber er glaubt eigentlich nicht daran, da der Wagen von 1988 ist.

Kann es sein, dass das Lämpchen "übrig" ist?
Es kommt übrigens aus dem dicken Kabelstrang im Hintergrund, da wo der Kabelbinder zu sehen ist.
ich tippe ja auf Innenbeleuchtung, wüsste nur nicht, wo eins fehlt:confused:

Danke für Tipps und Hilfe...
Kai

--
Ein E24 parkt nicht... er lauert.
635CSI, 1988

Nebellichtschalter bzw dessen Beschriftung.

--
Viele Grüße
Markus

“Die Hummel hat 0,7 cm² Flügelfläche und wiegt 1,2 Gramm. Nach den Gesetzen der Aerodynamik ist es unmöglich, bei diesem Verhältnis zu fliegen.
Die Hummel weiß das nicht und fliegt einfach.”

Neee, die beiden Lämpchen rechts und links im Cockpit sind ja klar und auch drin.

--
Ein E24 parkt nicht... er lauert.
635CSI, 1988

bei meinem ist auch ein Birnchen über. Ist am Draht vom Zigarettenanzünder befestigt gewesen. Ist die "Fachbeleuchtung" unter dem Radio.

--
Gruß Uli

635CSI, silbermet, Bj 01.79, 5Gang Sport

640iX A GT

Entweder die Symbolbeleuchtung Lichtschalter/Nebelscheinwerferschalter oder die ABS Kontrollleuchte.

/GG

Hi,

was ich mir vorstellen kann: Du hast auf der rechten Seite die Lampe vom ABS mit
der Beleuchtung verwechselt.
Die Kabelfarben für die ABS-Lampe sollten grün/grau-schwarz sein.

Nicht dass die ABS-Lampe jetzt im Lampenhalter für den Nebelscheinwerfer steckt.

Gruß
Andi

--
* Reparaturen von Cockpit, Niveauschalter*

* Anfragen nur zu Reparaturen von Kombiinstrumenten - für alles andere ist das Forum da *
* Ich verteile keine Schaltpläne per Mail - benutze Google! *

Nein dieses Birnchen ist eines von zwei vom Klima-Bedienteil. Sieht man ganz schwierig.
Ist das auf der linken Seite. Also in der Nähe des Heckscheiben-Heizungsschalters.
Ich mache mal schnell ein Bild.
Aber teste es erst, ob es noch beim Einschalten des Stand/Abblendlichtes brennt.
Grüße, Markus
[image]
[image]

Hallo Markus,

erkenne ich das auf den Bildern richtig, dass Du die Rückseite vom Armaturenbrett fotografiert hast und auf dem zweiten Bild über Deinem Finger das der Heckscheibenschalter ist?!

Das könnte sein, das es da fehlt. Aber was wäre denn dann nicht beleuchtet?
Der Regler der Lüftung/Klima hat Licht, das Birnchen habe ich drin.

DANKE für die Fotos und die Tipps!

Schönen Sonntag,
Kai

--
Ein E24 parkt nicht... er lauert.
635CSI, 1988

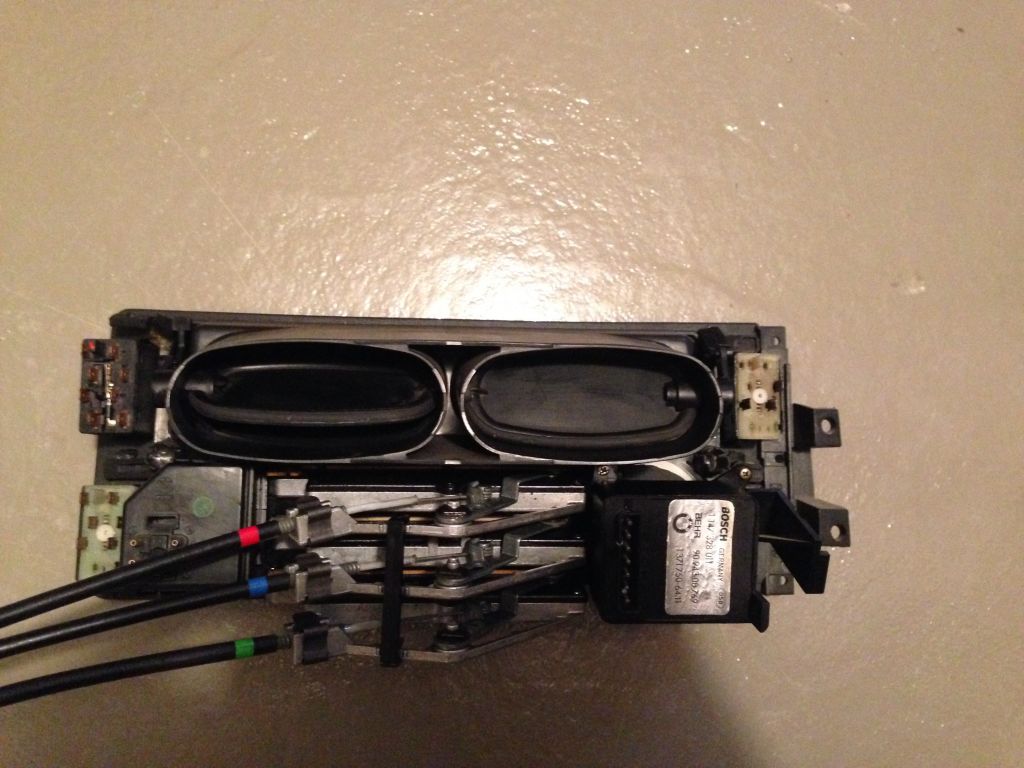

Servus Kai, das erste Bild ist das wo das Birnchen reinkommt.

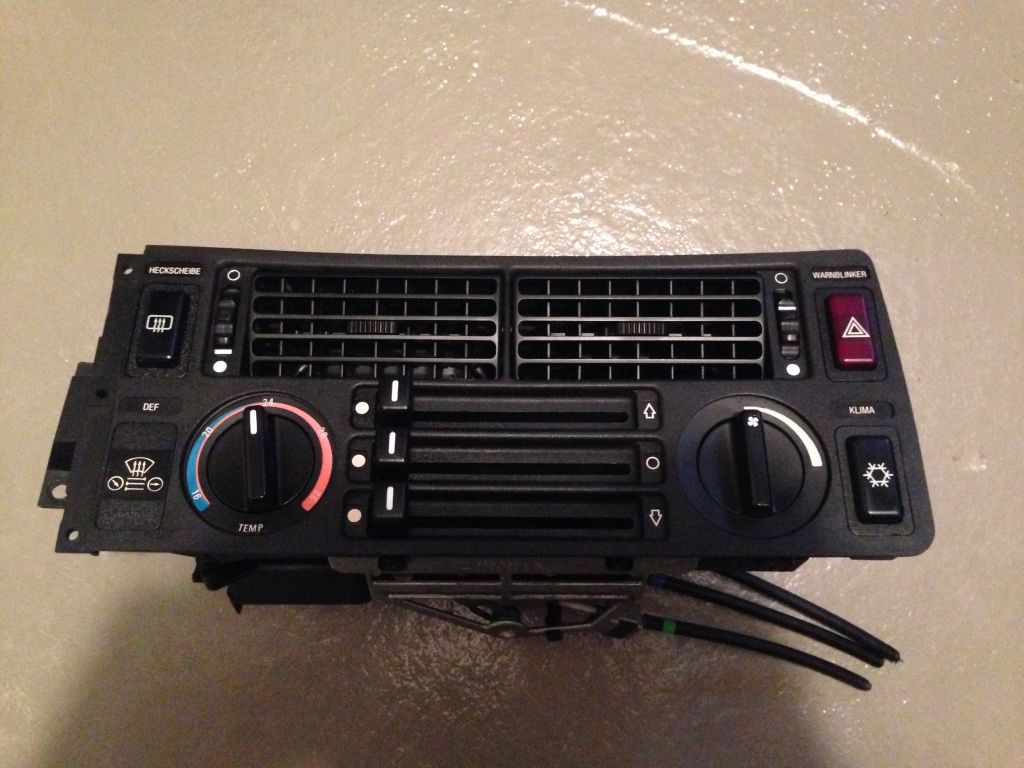

Zur besseren ist Übersicht habe ich dir das Klimabedienteil nochmal komplett fotografiert.
Farblicht ist es nicht der ABS-Kabelbaum, sondern eines der vier insgesamt mussten Beleuchtungsbirnen.
Meine Finger zeigten, wo die Birnchen reinkommen.
[image]
[image]

Hallo Andy,

okay, ich checke auf jeden Fall nochmal die Kabelfarben von dem Lämpchen was ich jetzt im Cockpit habe für die Beleuchtung. Danke!
Wenn ich die vertauscht haben sollte, wo käme dann das Birnchen für ABS hin?
Auch noch irgendwo ans Cockpit? Also gehören da drei Birnchen rein, oder nur die zwei rechts und links neben die Lichtschalter?

Danke,
Kai

--
Ein E24 parkt nicht... er lauert.
635CSI, 1988

so, kurze Rückmeldung:
Es war tatsächlich das ABS Birnchen im Nebelschacht, und das Nebellichtbirnchen das, was ich "übrig" hatte.
Mir war nicht bewusst, dass das ABS ein separates Birnchen hatte.
Alles ordentlich verbaut und jetzt auf den 1.April warten!

Danke Euch!

--
Ein E24 parkt nicht... er lauert.
635CSI, 1988
