Hallo,
an meinem 635csi bj86 ist anscheinen schonmal der esd abgerissen und der Vorbesitzer hat einfach irgend ein Stück Blech an die Karosserie angeschweißt.

Hat vllt jemand ein Foto von der original konstruktion?

Gruß Julian

Hallo,

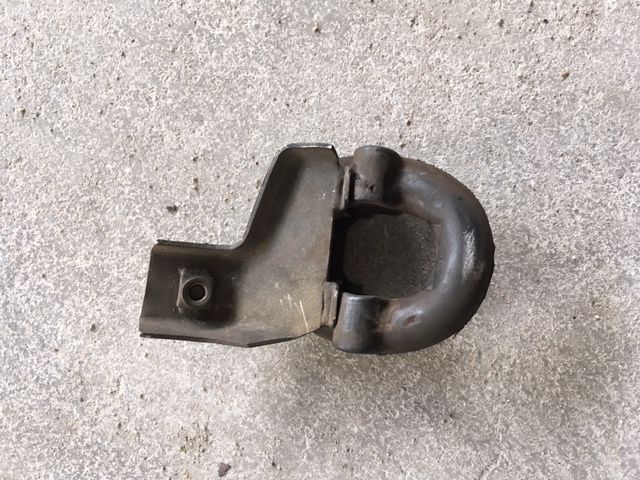

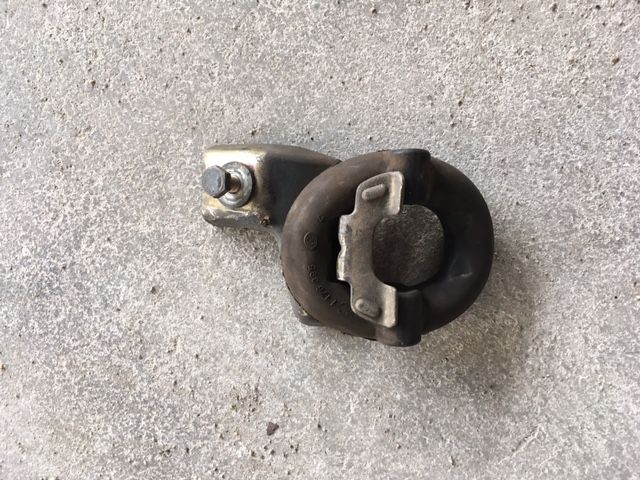

habe Dir mal 2 Bilder angehangen....

Viele Grüße

Lars

[image] [image]

Sorry...

erst richtig lesen...

Das ist der Halter der an den ESD angeschraubt wird.

Sorry...

Viele Grüße

Lars

Hi Julian,

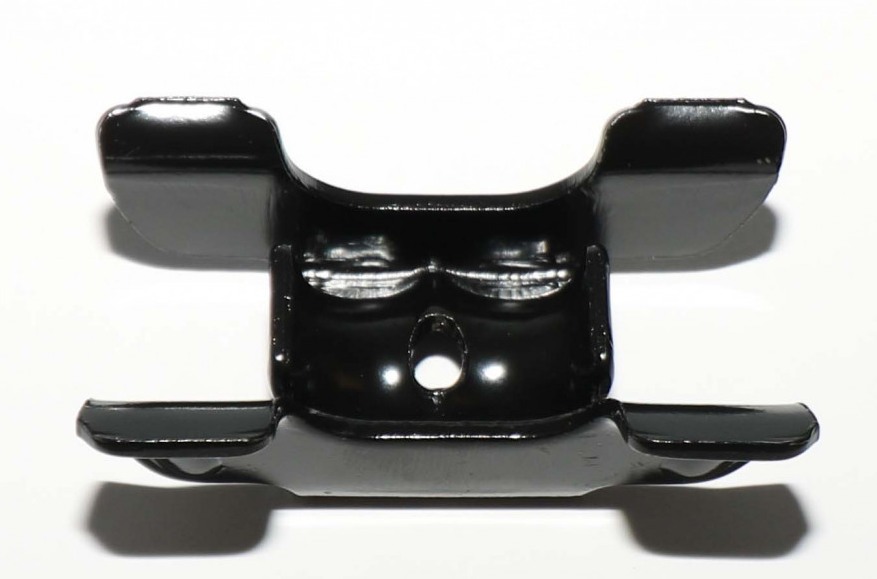

Diese musste es sein:

[image]

Ist irgendwie an die karosserie befestigt. Ich schaue nach ob ich ein foto finde

Hier kannst du das bleich neu kaufen:
Bügel bei W&N

Gruss

Peter

--
'Die Summe aller Lasten (des Lebens) ist (und bleibt) konstant' [Tage.D]
Administrator & Moderator - E24 Forum
635CSi Prod. 1984-09 (DE), Klima 134a, Sportgetriebe, E34 M5 3.6/3.8 Bremse + EBC-Gelb, H&R-30mm, E38 Felgen (1182277 / RZ469)

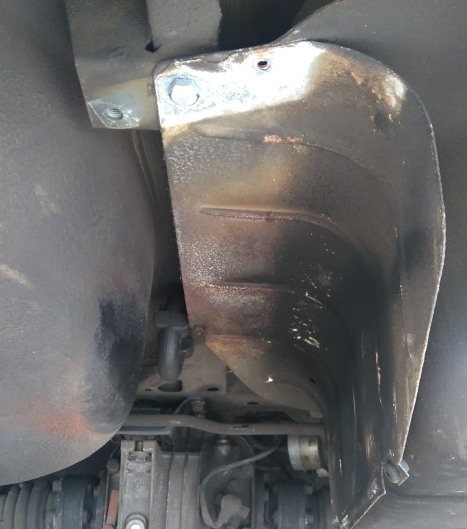

Hi,

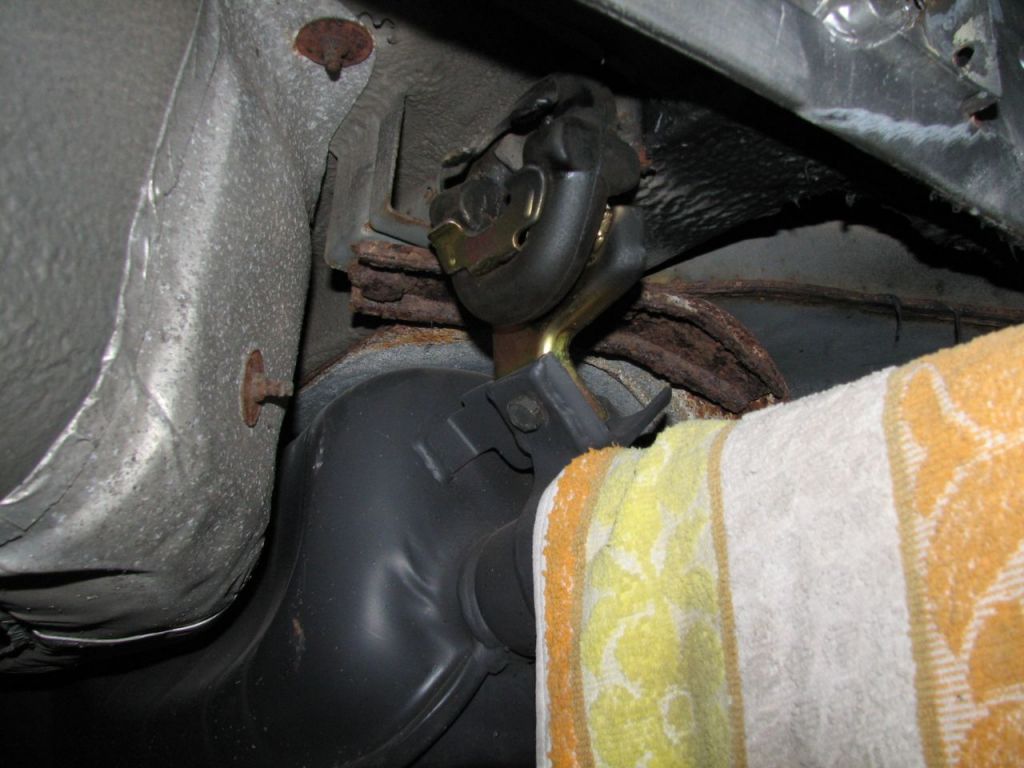

ich hatte doch ein foto. Allerdings ist das hitzeschutzblech noch dran. Von daher sieht man nicht so ganz wo und wie der angemacht ist. Du kannst es dir aber vielleicht ausdenken. Eventuell kann jemand sonst dir sagen wie weit von irgendeinen bauteil der montiert ist.

[image]

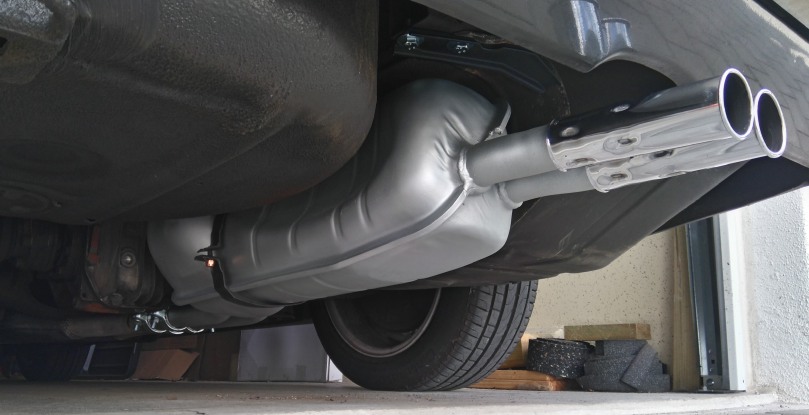

Hier ist auch ein foto wie es aussehen sollen wenn fertig.

[image]

Viele grüsse

Peter

Danke schonmal für die Bilder. Interessant wäre eine Detailaufnahme, am besten ohne Hitzeschutzblech. Genau da wo das Auspuffgummi an der Karosserie befestigt ist. Bei mir hat jemand einfach ein Stüch Flachstahl an den Träger gebraten.

Gruß Julian

Diese blechstück von W&N ist genau das stück was an die karosserie befestigt ist. Ich denke es ist geschweisst. Da sitzt das gummi dann drauf.

Gruss

Peter

Hi Julian,

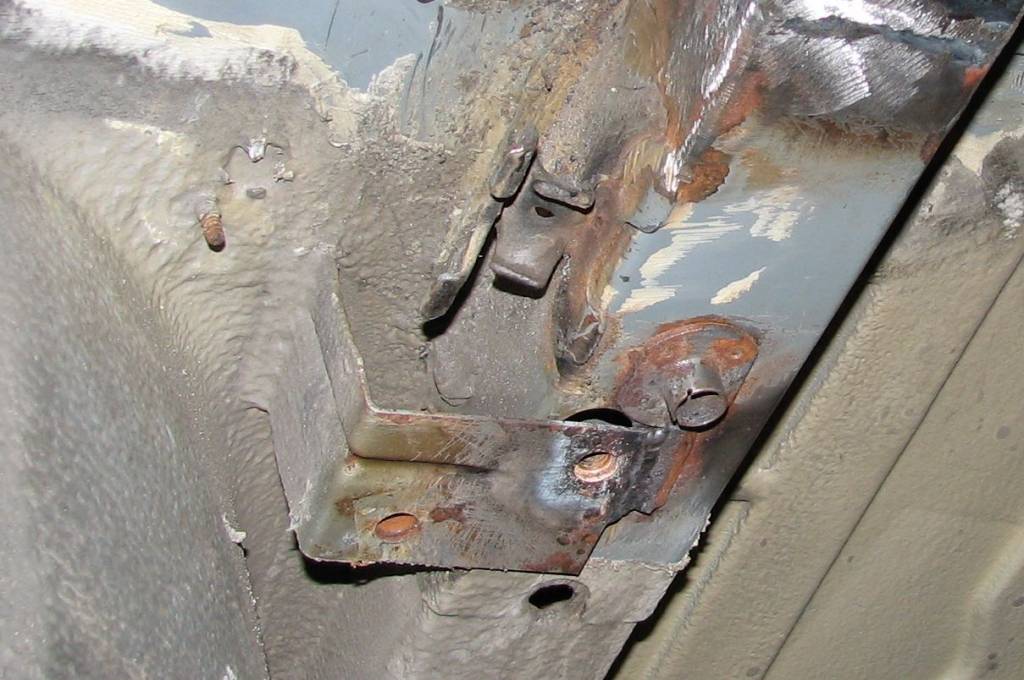

bei meinem 88er CS/2 sieht das ganze so aus... jetzt nach der Restauration natürlich nicht mehr so vergammelt wie auf den Bildern :-D

[image]

Da ist der Halter, den Peter schon gepostet hat, seitlich am Träger angeschweißt und hält über den Gummiring das Gegenstück (siehe Bild von Lars), was dann entweder wie bei mir an ner Lasche am ESD oder wie bei Peter im Bild über ein Halteband verschraubt ist. Scheinbar gab es je nach Baujahr unterschiedliche Positionen der Befestigungspunkte, die aber von der Konstruktion her vergleichbar sind.

Grüße

Martin

Perfekt,danke. Genau das hab ich gesucht
Blechhalter ist bestellt.

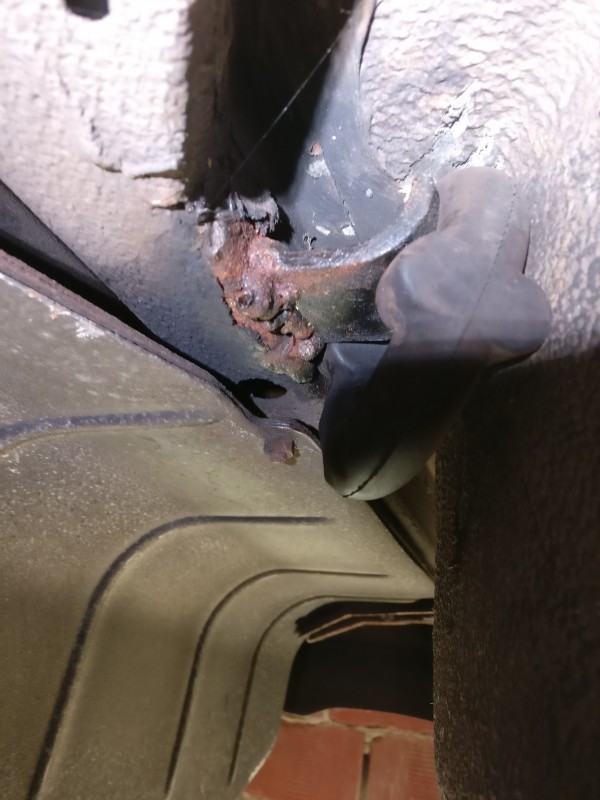

So sieht es momentan aus: [image]

Da war ein richtiger Profi am Werk.
Wenn jetzt noch jemand die Position ausmessen könnte, wäre das absolut genial :-)

Gruß Julian

Hi,

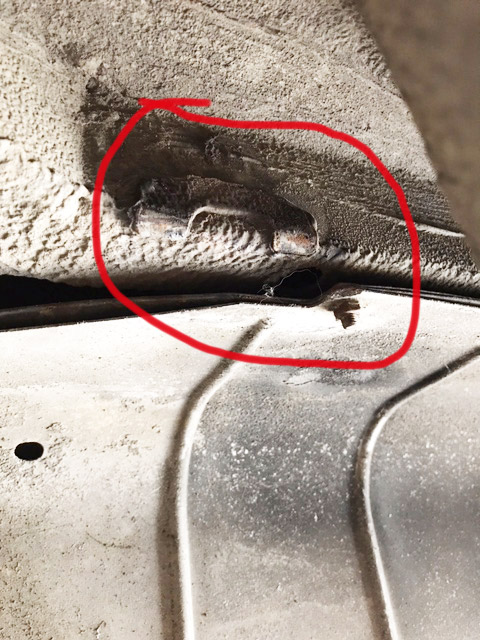

ich hatte das gleiche Problem. Hier ein Bild mit der Position. An der Schraube des
Hitzeblechs kann man sich gut orientieren. Das Bild ist eigentlich im Hochformat. Also
um 90° im Uhrzeigersinn drehen.

[image]

Gruß Tim
