E24 (1985) Stromlaufplan gesucht - www.bmw-e24-forum.de

Ich habe ein 1985 E24 (Europäisches Model) und brauche ein Stromlaufplan (aka Electronic Troubleshooting Manual) für eine Deutsche version dieses Auto. ETMs für die Amerikanische Versionen sind schon im Internet vorhanden (Ich habe schon welches) aber die Schaltung besonders bei Fern/Fahr/Nebel lichte auf die Deutsche (sogn Eurospec) Autos sind wesentlich Anders auf die Amerikanische importierten Autos. Eine suche auf Google.de ist mir leider nicht erfolgreich gewesen. Kennt jemand zufällig wo Ich ein Stromlaufplan für eine Deutsche version des 1985 E24 635CSi finden kann? I wäre sehr Dankbar. Übrigens, mein Auto ist in Berkeley Kalifornien.

Hi!

Die Schaltpläne für die europäische Version sind auf sehr großen Papierformaten gezeichnet. Üblicherwiese wurde DIN-A2 oder grösser verwendet. Wegen der grösse kann man die Pläne sehr schlecht scannen. Darum finden sich auch keine Kopien im Internet.

Es gibt von BMW eine Schaltplan-DVD für historische Fahrzeuge. Allerdings hatte BMW beim Scannen wohl das gleiche Problem. Die Qualität der gescannten Pläne ist sehr schlecht - man kann beim E24 so gut wie nichts erkennen. Ich würde daher von der DVD abraten.

Was funktioniert bei deinem Wagen nicht? Dann versuche ich dafür einen brauchbaren Plan zu finden.

Gruß Holger

Vielen Dank für den schnellen Antwort. Momentan funktioniert alles bei dem Auto. Jedoch, I musste die Schaltung beim Fahrlicht umbauen weil jemand (voriger Besitzer) hatte die Fernlichte auf den Parklicht drat verbunden und dabei sind die Parklicht völlig abgeschaltet. Wer weisst Warum?!

Die Nebellichte funktionen auch nicht genau richtig. Normalerweise sollten die Nebellichte beleuchten wenn beide der Nebellichtschalter UND der Hauptlichtshalter auf stelle Eins oder Zwei sind. Jetzt gehen die Nebellichte Ein unabhängig von der Hauptlichtschalter d.h. die Nebellichte sind Ein wenn die Hauptlichtschalter auch auf Stelle null ist. Obwohl dies kein grosses Problem ist, Ich möchte dass, die Nebellichte richtig Funktionen vielleicht weil ich beide Ekeltro- und Maschinenbau-ingenieur bin. ;-)

Ich werde versuchen ein CD mit einem Schaltplan zu kaufen. Ich frage mich warum eine elektronische Kopie des A2 Version im Internet nicht vorhanden ist denn am Bildschirm ist die Grosse egal. Da sind immer noch Zahlreiche europäische E24s in die USA zur Zeit. Viele von denen sind im fast Concourse Zustand (wie Mein!).

Noch mal, vielen Dank!

John Gilbert

Hi!

Ich frage mich warum eine elektronische Kopie des A2 Version im Internet nicht vorhanden ist denn am Bildschirm ist die Grosse egal.

Ich schicke Dir heute Abend den Plan für die Beleuchtung von deinem Wagen. Dann siehst du wo das Problem ist.

Gruß Holger

Grossartig!!! Vielen Dank!
John

Ubrigens, Ich habe die Erzatzteilnummer 01 56 0 035 852 für das CD mit den Schaltplan für einem 1985 E24 gefunden (für €79,95) aber nicht wo ich es kaufen kann.

Hallo John,

Hast du einen vor oder nach September 1985 gebauten?
Ab September 1985 hat sich ein wenig geändert-Z.B. die Sicherungsbelegung. Ein ab September 1985er gebauter Csi benötigt die Schaltpläne für das 1986er Modell.
Grüße
Hony

--
Cosmosblauer 09/85 635CSi, Sportsitze pacific mit Klima, abnehm. AHK, 25% Sperrdifferential, SWRA, eSSD, BC2, Tempomat, elek. Antenne, Feuerlöscher Fahrersitz, Sitzheizung vo+hi, Zender-Seitenschweller, Oil-Level-Matic, Öldruck/Temperatur- und Voltanzeige

Hi nochmals!

Ich habe dir unter deiner im Forum hinterlegten email-Adresse den Schaltplan für die Lichtanlage Europa geschickt.

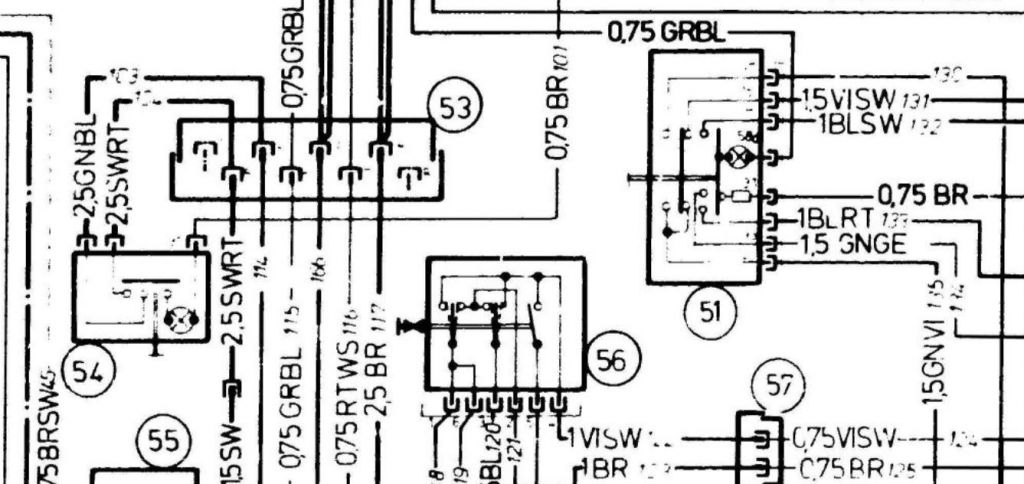

Hier noch zwei Auszüge aus der Schaltplan-DVD von BMW. Ich habe die Bildausschnitte 1:1 und unskaliert von der DVD entnommen. Man kann zwar erkennen ob ein Draht von A nach B verläuft aber sehr oft sind die Kabelfarben nicht zu erkennen und eigentlich nie die Pinnummern.

[image]

Gruß Holger

Hallo Holger,

Das hilft sehr. Pinnummern kann ich von einem ETM erkennen. Was mir hauptsächlich interessiert sind die Verbindungen. Das kann ich natürlich von dem Bild lesen.

Die Werkstat wo ich mein Auto bringe, hat ein CD in den USA gefunden und werden sie bestellen. Das wird eine Weile dauern so das Bild das Sie mir geschickt hat hilft trotzdem.

Noch mal vielen Dank.

Das E24 (635CSi - WBAEC710509403095) ist im Juni 1985 gebaut worden.

John
