Hallo Forum,
da ich gerade meinen 628csi komplette bis auf die letzte Schraube restauriere und jedes Anbauteil wieder funktionieren soll bin ich auch bei der Lüftungssteuerung angekommen.

Nachdem alle Transistoren (2N3055 und BD543A) dem Diodentester ihre Funktion bestätigt haben, habe ich dem windigen Potentiometer mal auf den Zahn gefühlt.

Das Radiohm Poti ist ein 2,5kOhm Lineares Potentiometer bei dem nur 90 oder 300° Drehwinkel genutzt werden. Bei 3 Klimabedienteilen zeigen die Potis irgendwelche Widerstandswerte an - nur nichts was zum Drehwinkel passt. Lustiger Weise schein die Widerstandsbahn in Ordnung zu sein, aber der Schleifer korrodiert.

So nun erstmal Details. Das Poti wird von Mittelstellung bis kurz vor Linksanschlag genutzt.

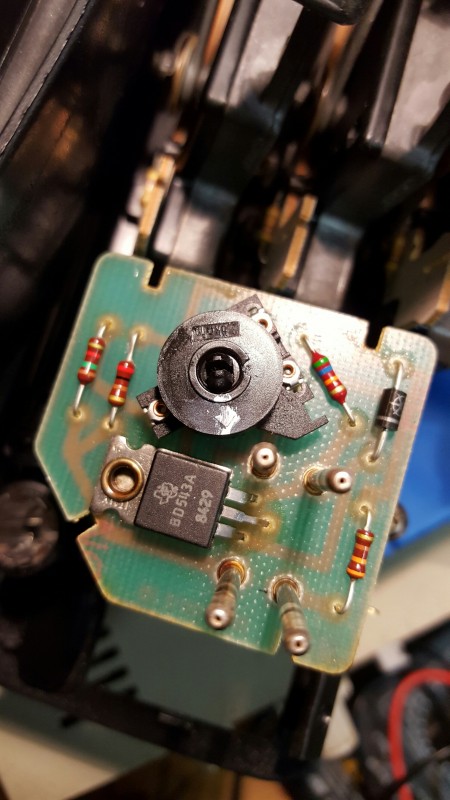

Lüftung voll zu:

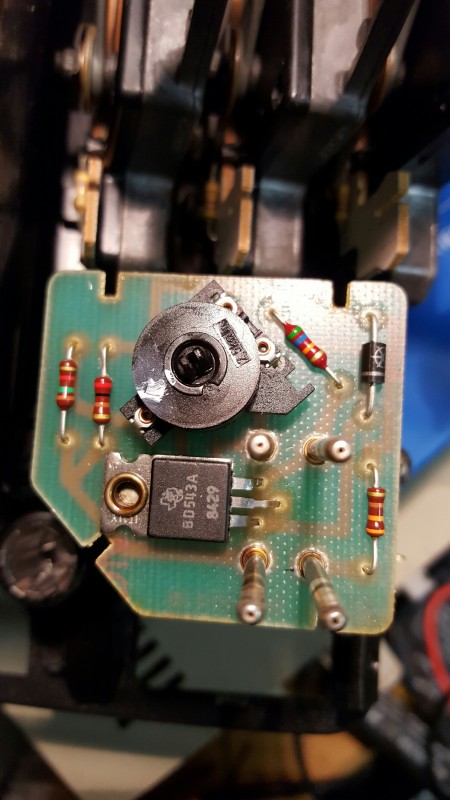

Lüftung voll auf (Mikroschalter geschlossen):

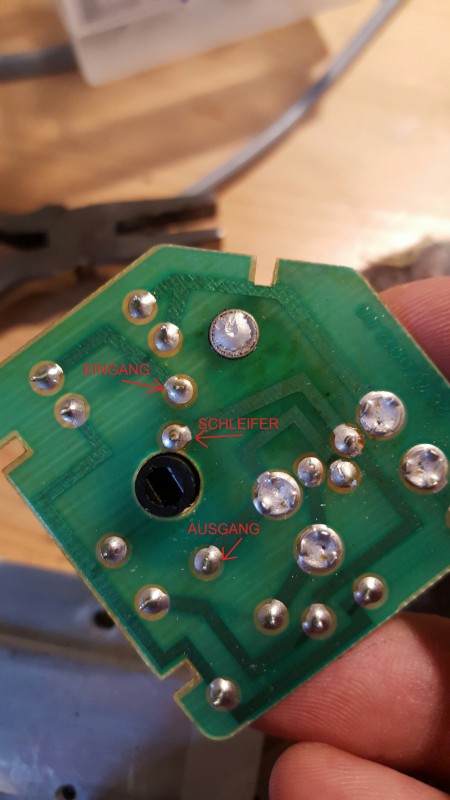

Also erstmal das Poti auslöten und anschauen! Erster Stolperstein: Das Poti hat vier Pins? Worfür hat ein Poti vier Pins? Nach kurzem Messen - Entwarnung! Ein Pin ist nur Stütze. Die anderen Pins liegen 2 von drei an "normalen" Stellen.

Die Aufnahme der Achse kommt mir dann wieder bekannt vor von den bekannten und seit Jahren gut erhältlichen PIHER Potentiometern (PT 15 NV 2k5, gekapselt, 10000 Zyklen Lebensdauer)

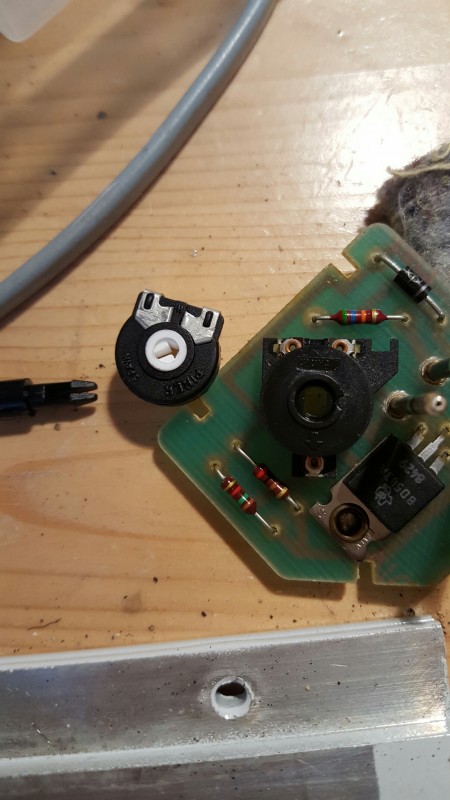

Hier noch ein Bild von einem PT15 mit Schraubendreherantrieb:

Also schnell den passenden Widerstandswert mit Achsantrieb gekauft und in die Platine gestecke. Zweiter Stolperstein: Die beiden flachen Stellen der Achsaufnahme sind um 90° verdreht.

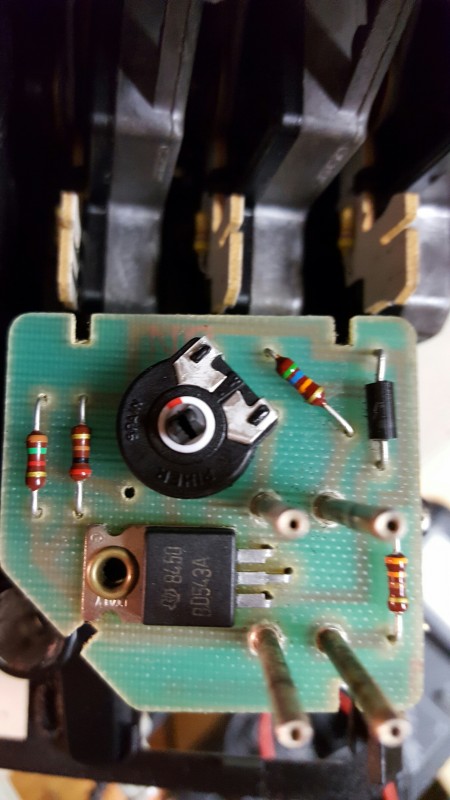

Lüftung voll zu:

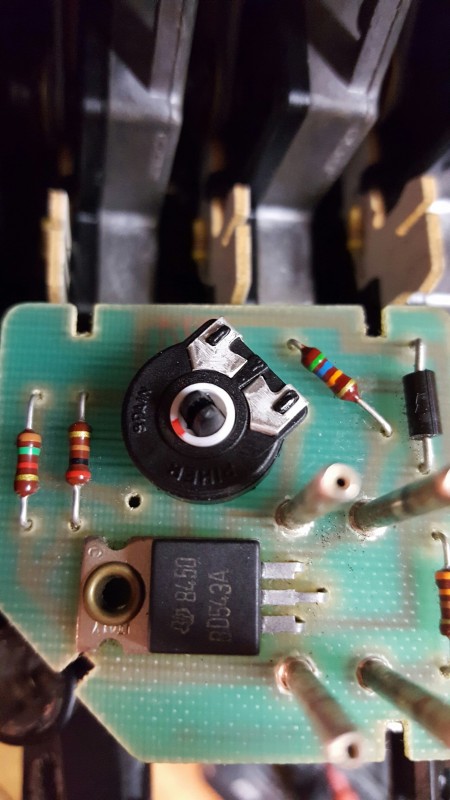

Lüftung voll auf (Mikroschalter geschlossen):

Fortsetzung folgt.
