Welche Automatikantennen wurden verbaut?

Schönen Guten Tag,

seit ich meinen 635CSi BJ88 fahre, ist eine Zubehörantenne verbaut, was mich schon immer etwas gestört hat. Jetzt habe ich etwas Zeit und wollte mich mal um den Rückbau auf Originalteile kümmern. Laut Ausstattungsliste war ab Werk eine Automatikantenne verbaut, die dem Vorbesitzer wohl mal über den Jordan gegangen ist und durch ein Zubehörteil ersetzt wurde. Die Kabel sind also schon da und es liegt auch Spannung an.

Nun zu meinen Fragen:
1.Welcher Antennen Typ war den beim E24 verbaut? Ich hätte nämlich von meinem E30 noch eine Auta 6000EL - F364 von Hirschmann übrig.

2.Wo wird die Antenne dann befestigt? Das Loch ist hinten rechts, aber ich finde nur ein Loch am Falz des Radlaufs und das erscheint mir dann ein bisschen wackelig.

Hoffe meine Beschreibung ist verständlich und es kann mir jemand weiterhelfen. Auf alle Fälle schon mal Danke fürs Lesen.

MfG
David

Hallo,
den genauen Antennentyp kann ich dir nicht sagen. Aber ich denke mit einer Hirschmann bist du schon mal nahe dran. Wichtig für Originalfreaks ist vielleicht, das der komplette Antennenfuß verchromt ist. Nix aus Plastik, nur halt die Abdichtung.

Die Antenne sitzt hinten rechts neben dem Kofferraumdeckel, etwas versetzt oberhalb vom Tankdeckel. Du mußt dich da auch nach den Platzverhältnissen in der Seitenwand richten, denn da sind u.U. der Verstärker vom Soundsystem und der ZV-Motor der Tankklappe verbaut. So eine Automatikantenne braucht schon etwas Platz.
Ich kann mit deiner Beschreibung "Radhausfalz" nix anfangen, aber ich glaub wir meinen die gleiche Stelle. ;-)

Gruß
BMW-Fan

--
BMW - Aus Freude am Fahren

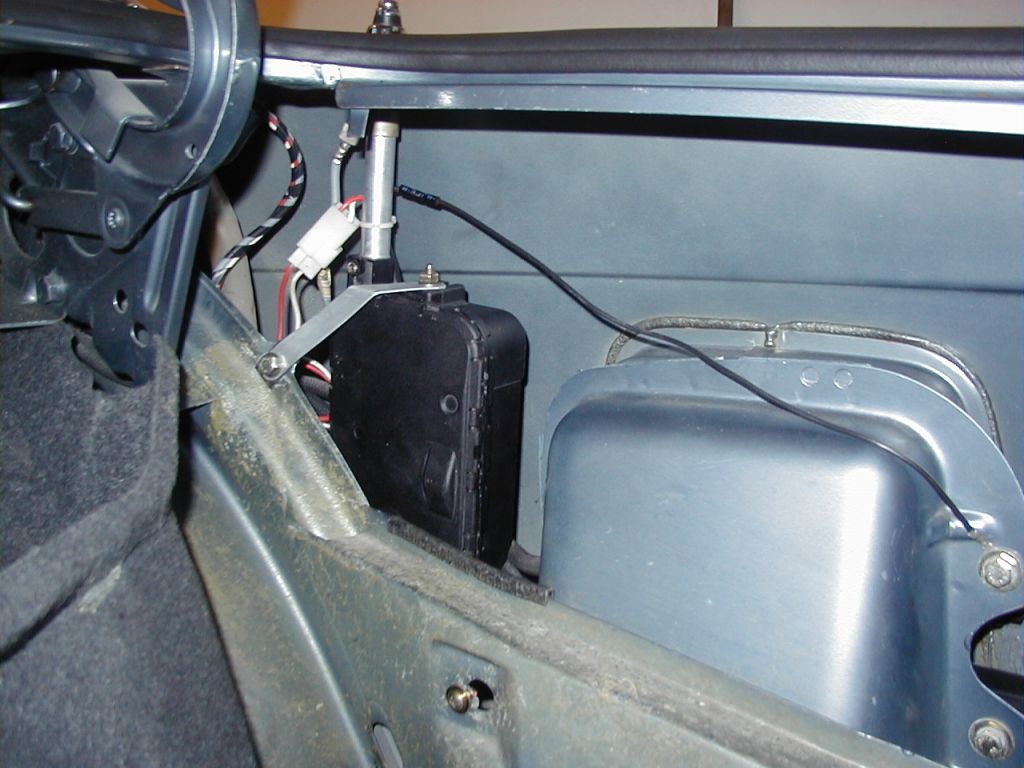

Ich habe HIRSCHMANN AUTA 6000 EL so verbaut. [image]

http://stefan635.rajce.idnes.cz/fotky_6-er

Heute beim basteln habe ich bei mir auch nachgeschaut. Meine sieht auch genau so aus wie bei Stefan und sitzt auch hinten rechts.

Auf dem Hirschmann zettel steht: 1363589/E3096.3

Bei google gibt dies leider keine treffer.

gruss

Peter

--
'Die Summe aller Lasten (des Lebens) ist (und bleibt) konstant' [Tage.D]
Administrator & Moderator - E24 Forum
635CSi Prod. 1984-09 (DE), Klima 134a, Sportgetriebe, E34 M5 3.6/3.8 Bremse + EBC-Gelb, H&R-30mm, E38 Felgen (1182277 / RZ469)

Hallo,

erst einmal Danke für die Antworten.
Ich wollte euch nur kurz informieren wie ich das Problem gelöst habe. Da ich für meine alte 6000EL Antenne noch ein neues Teleskop gebraucht hätte und das nur unwesentlich billiger ist als eine neue Universalantenne Hit Auta 2050, die laut Beschreibung auch in den E24 passt habe ich diese probiert. Und tatsächlich passt sie ziemlich gut und lässt sich auch durch ein bisschen Anpassung am mitgelieferten Halter recht gut an der Verschraubung der Tankklappe anbringen.

Gruß David

Guten Abend zusammen und allen ein frohes neues Jahr!

Bei mir liegt dieselbe Situation vor, wie beim Themenstarter David:
635 csi BJ 88, Automatikantenne war ab Werk verbaut. Des Weiteren habe ich noch ein Sound System sowie eine ZV, daher sind die Platzverhältnisse um den Einbauort in der Tat etwas eng. Wie dem auch sei, das sollte das kleinere Problem sein.
Als ich den Wagen erworben habe, steckte im Loch der Karosse, durch das die Antenne durchgesteckt wird, nur ein Blindstopfen - keine Ahnung, ob die mal jemand verkauft hat oder sie einfach kaputt war und nicht ersetzt wurde.

Ich habe mir nun eine HIT AUTA 2050 Universalantenne gekauft, die auch in den E24 passt und die Du (David) ja auch erfolgreich hast anschließen können.

Mein Problem ist nun, dass die Antenne Ihren Dienst nicht verrichtet.

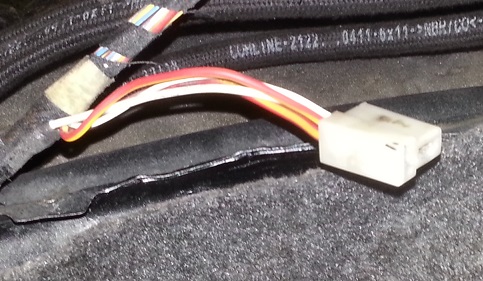

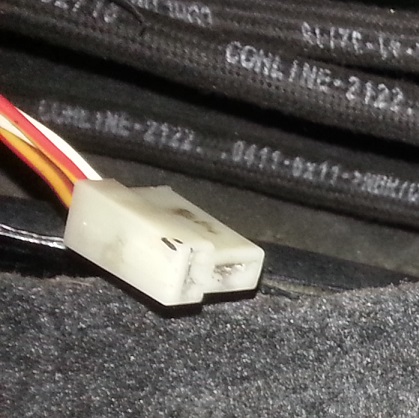

Ich habe die Kabel der Antenne in den (ich denke) originalen Gegenstecker vom Kabelbaum:
[image]
[image]
gesteckt sowie das schwarze Kabel für die Masse an die Heckklappe geklemmt.

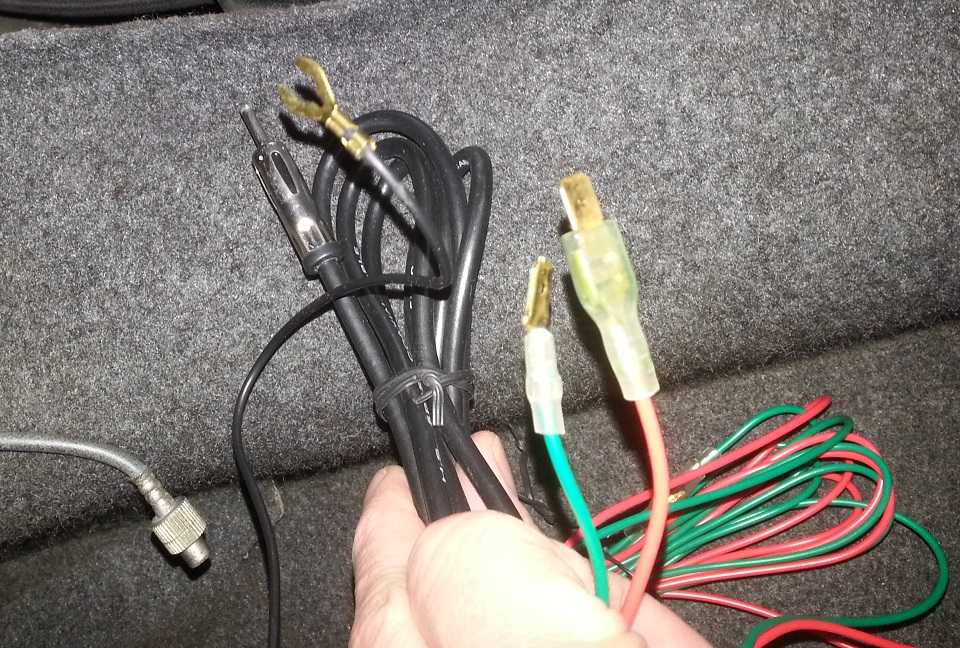

So sehen die Kabel der Antenne aus:
[image]
schwarze Leitung: Masse -> an Karosse
rote Leitung: Strom -> an Kabel rot/gelb im weißen Stecker
grüne Leitung: Signalnehmer für Aus- und Einfahren der Antenne ->an Kabel weiß im weißen Stecker

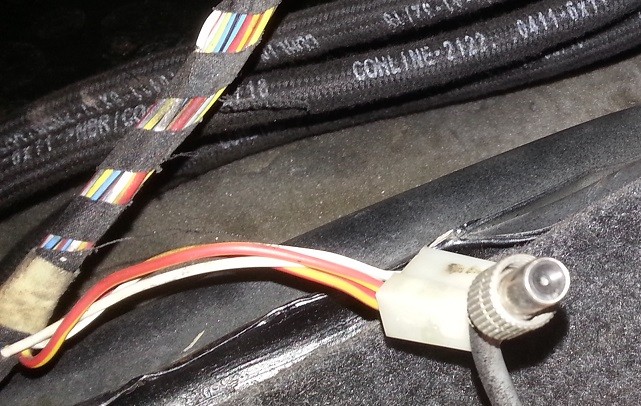

Chromstecker: Radiosignal an Radio -> an das Antennensignalkabel:
[image]

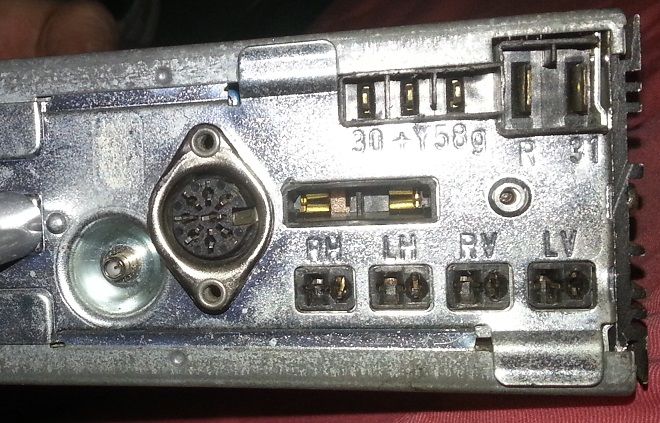

Vorn am Radio ist das weiße Kabel, welches aus dem Kabelbaum kommt, auf die Antennenklemme gesteckt ("+Y" Symbol):
[image]

Die beiden rot/gelben Kabel finde ich zwar am Radio nirgends wieder, aber über diese sollte ja die Stromversorgung laufen, sobald über das weiße Kabel die Info kommt, dass das Radio eingeschaltet wird.

Was am weißen Stecker herauskommt habe ich noch nicht gemessen.

Habe ich irgendwo einen grundsätzlichen Fehler gemacht oder geht nun die Sucherei los, weil irgendein Kabel (oder auch die neue Antenne) tot ist?

Zum Schluss noch eine kurze Frage zum Antennensignal-Kabel:

Von der Hirschmann-Antenne kommt es "ziemlich dick" und der Gegenstecker, der im Wagen liegt, hat nur ein Loch für einen kleinen Pin (ähnlich derer für das Kabel von der Satellitenschüssel).
Ich finde nur diesen Adapter im Internet, den habe ich aber schon und der passt nicht (Pin im Adapter ist zu dick für den Gegenstecker im Auto):

[image]
(Quelle: Amazon)

Ich freue mich auf Eure Kommentare/Hinweise! :-)

Viele Grüße
Pareto
