WischWaschIntervallsteuergerät (Technik: Elektrik)

Hotrod Hangar, (vor 4775 Tagen)

Liebe 6er-Comunity,

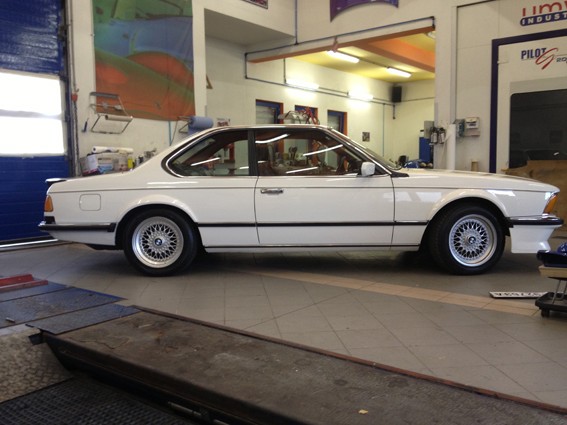

nach vier Jahren Restaurierung ist mein 1985er M6 (WBAEE310701050909) nun endlich auf der Strasse und ich sammle die ersten Praxiserfahrungen mit all den Kleinigkeiten, die noch nicht funktionieren.
Ein Thema für das ich bis jetzt keine Lösung gefunden habe, ist ein Problem mit dem Scheibenwischer, der nur auf der schnellsten Stufe funktioniert und beim Ausschalten nicht wieder in die Ausgangsposition zurückgeht.
Ich habe zu dazu schon ein wenig im Forum gelesen und festgestellt, dass ich damit nicht alleine damit bin.
Meine Frage wäre nun: kann mir jemand sagen, welches Relais genau für die Funktion des Scheibenwischers zuständig ist? Es gibt ja das "Steuergerät Intensivreinigung" (61 31 1369829) das im Sicherungskasten verbaut ist und von dem ich vermute (hoffe), dass es das defekte Teil ist. Dieses Relais ist nämlich bei BMW noch erhältlich.
Oder aber wird der Scheibenwischer über das "Wisch-Wasch-Intervallsteuergerät" (61 31 1358491) angesprochen, das irgendwo hinter dem linken vorderen Blinker verbaut sein soll, angesteuert?
Ich würde mich über einen Sachkundigen Tipp freuen, denn ich möchte das Relais nicht auf Verdacht kaufen.

herzlichen Dank

Christian


[image]

Eintrag gesperrt
2972 Views

WischWaschIntervallsteuergerät

Ragnah Dortoh, (vor 4775 Tagen) @ Hotrod Hangar

Hi,
das wird zu 99% nicht am Relais liegen, schau hier und Du wirst dem Fehler auf die Schliche kommen, aufpassen wie Du die Kurbel des Gestänges wieder montierst, sonst zieht es Dir den Wischer über die Haube.

Gruß

Eintrag gesperrt
2759 Views

WischWaschIntervallsteuergerät

Hotrod Hangar, (vor 4775 Tagen) @ Ragnah Dortoh

Danke für den Tipp, wiewohl ich nicht glaube, dass es daran liegt. In der 2er-Stufe läuft der Scheibenwischer völlig ruckfrei, sauber und geräuschlos. Sowohl der Intervallmodus als auch die 1er-Stufe sind komplett tot

Eintrag gesperrt
2700 Views

WischWaschIntervallsteuergerät

Ragnah Dortoh, (vor 4775 Tagen) @ Hotrod Hangar

Für das Glauben sind andere zuständig

Eintrag gesperrt
2681 Views
Avatar

WischWaschIntervallsteuergerät

Andreas Schneider, 07366 Rosenthal, (vor 4775 Tagen) @ Hotrod Hangar

Hallo Christian,

glauben und hoffen sind keine echt Lösung. Messen ist das Gebot der Stunde.
Wenn vom Hebel an der Lenksäule keine Spannung kommt ist der der Schalter an der Lenksäule
Wenn Spannung bis zum Motor kommt, ist der Fehler dort zu finden.

Ähnliche Messungen können helfen ein defektes Relais ein- oder auszugrenzen.

Wenn ich unter Zeitdruck stehen würde und keine Messgerät zur Hand wäre, würde ich auch als
erstes den oben genannten Hinweis genauer untersuchen - er ist einfach die häufigste Ursache.

Gruß
Andi

--
* Reparaturen von Cockpit, Niveauschalter*

* Anfragen nur zu Reparaturen von Kombiinstrumenten - für alles andere ist das Forum da *
* Ich verteile keine Schaltpläne per Mail - benutze Google! *

Eintrag gesperrt
2641 Views

WischWaschIntervallsteuergerät

Hotrod Hangar, (vor 4775 Tagen) @ Andreas Schneider

Botschaft angekommen;-)
Dann werde ich mal den Motor unter die Lupe nehmen und das gute alte Messgerät auspacken.
Könnt Ihr mir trotzdem verraten, ob beide angesprochenen Relais für den Scheibenwischer zuständig sind oder eines nur für die Scheinwerfer-Reinigungsanlage...

danke und liebe Grüsse

Christian

Eintrag gesperrt
2677 Views
Avatar

WischWaschIntervallsteuergerät

Andreas Schneider, 07366 Rosenthal, (vor 4775 Tagen) @ Hotrod Hangar

Hallo Christian,
soweit ich den Schaltplan verstehe ist ausschliesslich das Relais/Steuergerät im Sicherungskasten
für den Wischer zuständig.

Kabelbelegung/farben:

der Schalter an der Lenksäule schaltet gegen Masse;
Intervall pin 2 - schwarz/blau
langsam pin 4 - schwarz/rot
schnell pin 3 - schwarz/violett
Waschpumpe pin 1 - braun/schwarz

Wischermotor:
braun = Masse
schwarz/weiss = + für schnell
schwarz/gelb = + für langsam


Gruß
Andi

--
* Reparaturen von Cockpit, Niveauschalter*

* Anfragen nur zu Reparaturen von Kombiinstrumenten - für alles andere ist das Forum da *
* Ich verteile keine Schaltpläne per Mail - benutze Google! *

Eintrag gesperrt
2642 Views

WischWaschIntervallsteuergerät

Hotrod Hangar, (vor 4775 Tagen) @ Andreas Schneider

herzlichen Dank.
Ich werde meine Erfahrungen nach Auffinden der Ursache für das Problem posten.

lg

Christian

Eintrag gesperrt
2632 Views

WischWaschIntervallsteuergerät

Gero ⌂, Essen, (vor 4775 Tagen) @ Hotrod Hangar

ich hatte ein ähnliches Problem vor ein paar Jahren. Es war das Relais. War - so ich mich erinnere - ein 08/15 Teil für ein paar Cent. Bei mir ruckelte die Intervallschaltung zeitweise. Manchmal ging da auch gar nichts. Ich würde erstmal das Relais im Sicherungskasten tauschen und dann weitersehen.

Eintrag gesperrt
2645 Views

WischWaschIntervallsteuergerät

2hot2handle, (vor 4774 Tagen) @ Ragnah Dortoh

Ham mer jetzt auch Inder im Forum - cool?!:-D

Eintrag gesperrt
2667 Views
Avatar

Anonymous im Forum unterwegs

mk5555, Krefeld, (vor 4774 Tagen) @ 2hot2handle

Ob Inder oder Nicht-Inder, ich freue mich eigentlich über jeden, der hier im Forum etwas schreibt.;-)

Aber seit einigen Wochen wütet hier jemand im Forum, der regelmäßig unter verschiedenen Namen munter Beiträge kommentiert. Er (oder sie) nutzt dabei den Namen des jeweiligen Vorredners, allerdings mit vertauschten Buchstaben (den ersten zuletzt usw.). :-( Der Grund für dieses Verhalten erschließt sich mir nicht ganz. Ich fände es schön und im Prinzip auch ein Gebot des Anstands, hier nicht anonym zu wildern, sondern sich entweder anzumelden und einzuloggen, wenn man einen Beitrag verfasst, oder aber zumindest seinen Namen unter die Beiträge zu schreiben. Nur mal so als Anregung: Wäre es nicht vielleicht auch sinnvoll, wenn nur registrierte User Beiträge posten können? Ich persönlich finde es jedenfalls nicht schön, wenn sich hier jemand regelmäßig anonym über die verschiedensten registrierten User lustig macht.:-|

Viele Grüße

Matthias

--
628 CSi/A 3/1983 Farbe ARCTISBLAU METALLIC (045) Polsterung PACIFIC (0176)

Eintrag gesperrt
2646 Views
Avatar

Anonymous im Forum unterwegs

Andreas Schneider, 07366 Rosenthal, (vor 4774 Tagen) @ mk5555

Hallo Matthias,

wir beobachten das ja schon eine ganze Weile.
Wenn es uns zu bunt wird, wird das Forum auf "nur mit Anmeldung" umgestellt,
und diesem Punkt nähern wir uns grade mit grossen Schritten.


Gruß
Andi

--
* Reparaturen von Cockpit, Niveauschalter*

* Anfragen nur zu Reparaturen von Kombiinstrumenten - für alles andere ist das Forum da *
* Ich verteile keine Schaltpläne per Mail - benutze Google! *

Eintrag gesperrt
2660 Views

Anonymous im Forum unterwegs

Driver633csi, Berlin, (vor 4773 Tagen) @ Andreas Schneider

das wäre sehr schade dann haben wir bald nur noch krawattenschrauber im forum...

--
spezialist für die bj.76-79

Eintrag gesperrt
2565 Views

Anonymous im Forum unterwegs

grEGOr, (vor 4773 Tagen) @ Andreas Schneider

Solange es nur ein Einzelner ist, kann man es ja leicht ignorieren. Dann hoert es von selbst auf, ansonsten kann man immer noch Anmeldung einfuehren...

My 2 cents
Gregor

Eintrag gesperrt
2521 Views
Avatar

sinnlose Antwort gelöscht

Andreas Schneider, 07366 Rosenthal, (vor 4774 Tagen) @ mk5555

sinnlosen Beitrag eines anonymen Schreibers gelöscht

Gruß
Andi

--
* Reparaturen von Cockpit, Niveauschalter*

* Anfragen nur zu Reparaturen von Kombiinstrumenten - für alles andere ist das Forum da *
* Ich verteile keine Schaltpläne per Mail - benutze Google! *

Eintrag gesperrt
2570 Views

sinnlose Antwort gelöscht

BMW_635CSI_Driver, (vor 4774 Tagen) @ Andreas Schneider

Jawohl Andreas
ich wäre auch dafür das man sich richtig anmelden muss.

Eintrag gesperrt
2596 Views
Avatar

jede Stimme zählt

Andreas Schneider, 07366 Rosenthal, (vor 4774 Tagen) @ BMW_635CSI_Driver

wenn sich die Mehrheit der Benutzer dafür ausspricht, gerne.


Gruß
Andi

--
* Reparaturen von Cockpit, Niveauschalter*

* Anfragen nur zu Reparaturen von Kombiinstrumenten - für alles andere ist das Forum da *
* Ich verteile keine Schaltpläne per Mail - benutze Google! *

Eintrag gesperrt
2557 Views
Avatar

jede Stimme zählt

Andreas Schneider, 07366 Rosenthal, (vor 4774 Tagen) @ BMW_635CSI_Driver

hab ich auch gesehen; aber da stand ja was sinnvolles drin

Gruß
Andi

--
* Reparaturen von Cockpit, Niveauschalter*

* Anfragen nur zu Reparaturen von Kombiinstrumenten - für alles andere ist das Forum da *
* Ich verteile keine Schaltpläne per Mail - benutze Google! *

Eintrag gesperrt
2586 Views

vom Admin editiert - bitte lesen

Revird_isc536_WMB, (vor 4774 Tagen) @ BMW_635CSI_Driver

Lieber Schreiber,
Dein Beitrag:

Immer schön mit dem Finger auf andere zeigen, und schön petzten und verpfeifen....das hatte wir in diesem unserem Lande schon einmal....DU Denunziat!!


werde ich diesmal als schlechtes Beispiel stehen lassen.
Jeden anderen sinnlosen Beitrag anonymer Schreiber werden die Admins/Moderatoren nach Lust und Laune löschen oder zensieren.
Du hast Dich damit gründlich selbst disqualifiziert.

An alle Admins: wie bisher alle Beiträge sichten und gegebenenfalls nach eigenem Ermessen eingreifen.

Gruß
Andi

Eintrag gesperrt
2577 Views

jede Stimme zählt

BMW_635CSI_Driver, (vor 4774 Tagen) @ Revird_isc536_WMB

dir mau doch langweilig sa

Eintrag gesperrt
2616 Views
