Niveauregulierung - Einbau/Anklemmen Potentiometer (Technik: Fahrwerk)
Hallo Uli,

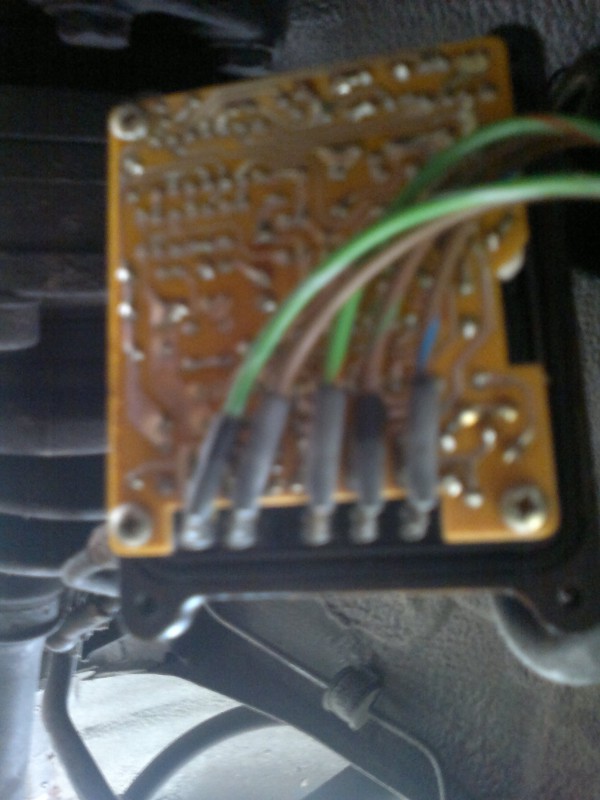

wenn man den Schalter zerlegt hat, sieht man die Platinenunterseite.
Wenn man nun den Schalter so hält, dass die Steckanschlüsse der 5 Leitungen unten sind,
ist rechts an der Platine die Aussparung für das Gehäuse.
Von links nach rechts:
-grün/weiss
-braun
-grün/rot
-braun/grün
-braun/blau
Gruß
Andi
--
